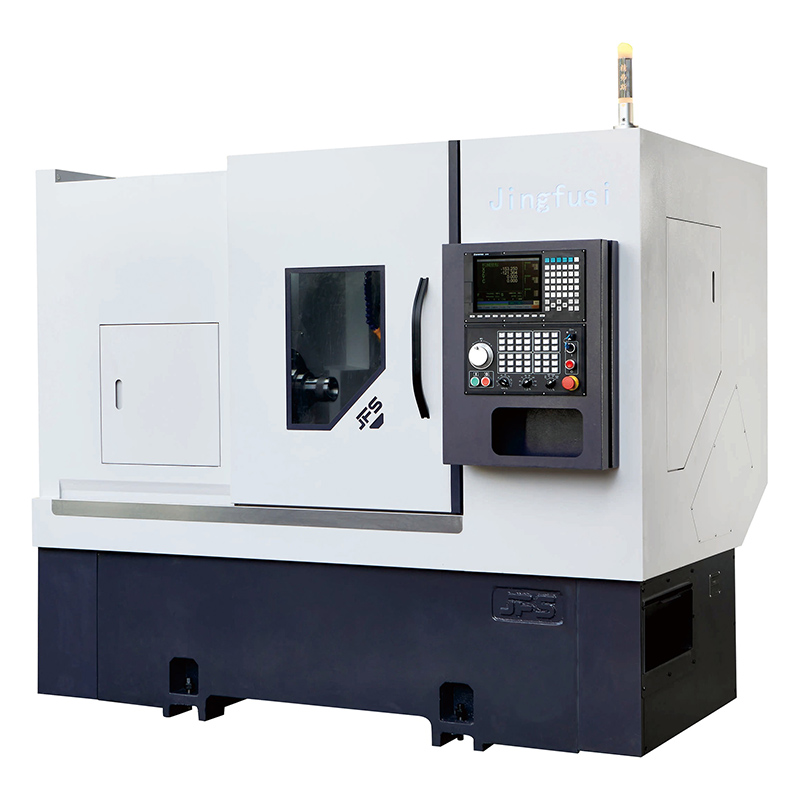

Torno CNC de torreta elétrica CK46 52DTY

Nosso torno CNC Power Turret CK46 52DTY da fábrica Jingfusi possui cabeças motorizadas duplas e alta velocidade, transmissão sem engrenagens para usinagem estável, remoção flexível de cavacos de caminho duplo e uma longa vida útil da máquina. Entre em contato conosco para mais informações.

Modelo:CK46/52DTY

Enviar consulta

Descrição do produto

Como fabricante, a Jingfusi fornece Torno CNC Power Turret CK46 52DTY de alta qualidade.

Característica do produto

Sob a premissa de configuração completamente consistente, estrutura de fundição, tratamento de envelhecimento e precisão de montagem, o eixo Y virtual e o eixo Y vertical têm suas próprias vantagens: o eixo Y virtual é mais rígido e o ajuste de circularidade é mais conveniente; o eixo Y vertical é mais flexível na extensão do curso e o acabamento da superfície da peça usinada também é melhor. Ao mesmo tempo, a operação de programação é mais simples do que o eixo Y virtual.

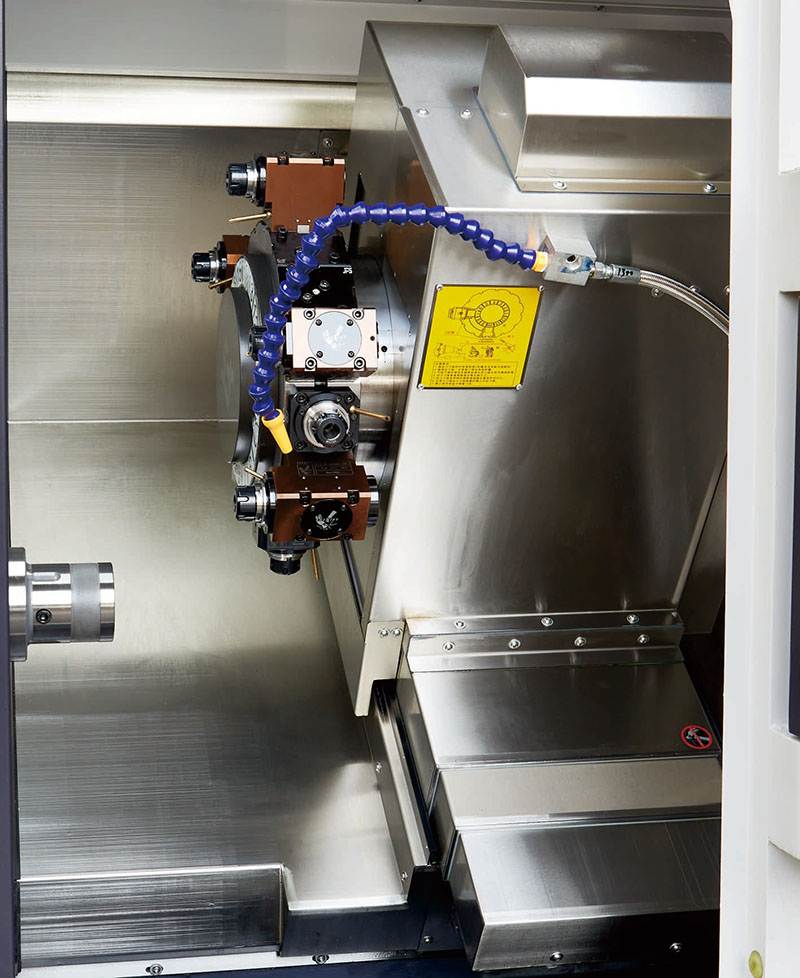

Além disso, o equipamento também possui estes destaques práticos: cabeçote motorizado de 0° pode atingir operação estável de 8.000 RPM, velocidade de trabalho nominal do cabeçote motorizado de 90° de 6.500 RPM; o porta-ferramentas adota um design de transmissão de módulo sem engrenagens, eliminando a influência da fonte de calor da raiz, o que pode garantir efetivamente a precisão da usinagem; funções de fresamento e torneamento são integradas, o que pode atender facilmente aos requisitos de usinagem de materiais complexos, como aço inoxidável, liga de titânio e aço carbono; O sistema de remoção de cavacos adota design integrado lateral + traseiro, modo de instalação flexível, pode ser selecionado arbitrariamente de acordo com as condições reais de trabalho.

Além disso, todas as peças fundidas da máquina são submetidas a recozimento, envelhecimento por vibração e outros processos de tratamento de envelhecimento multicanal, que podem não apenas garantir a estabilidade no processo de processamento de longo prazo, mas também prolongar efetivamente a vida útil do equipamento.

Especificação principal

2600x2050x2040		unidade	CK52DTYW-500	CK76DTYW-500	Remarcar
Capacidade de processamento	Diâmetro máximo de balanço sobre a cama	milímetros	0700	Ø700
	Diâmetro máximo de torneamento	milímetros	0230	Ø230
	Comprimento máximo de giro	milímetros	500	500
Fuso	Diâmetro máximo de torneamento	em	8"	10"
	Altura do centro do fuso em relação ao solo	milímetros	1150	1150
	Nariz do fuso		A2-6	A2-8
	Diâmetro do furo do fuso	milímetros	Q66	086
	Diâmetro máximo da barra	milímetros	Ø51	072
	Velocidade máxima do fuso	rpm	4000	2000
	Potência/torque do motor do fuso	Kw/N.m	11Kw/72N.m	15Kw/143N.m	·O tratamento de envelhecimento de toda a peça fundida pode garantir desempenho de usinagem estável a longo prazo e vida útil da máquina.
Torre de energia	Modelo de torre elétrica	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	Torre servo-alimentada GPM de Taiwan, antiga marca alemã SAUTER.
	Potência/torque do motor da torre	Kw/N.m	5,7Kw/18Nm ou 3,1KW/15Nm	5,7Kw/18Nm ou 3,1KW/15Nm
	Velocidade máxima da potência	r/mm	5000	5000	° pode ser operado a 8.000 RPM e 90 ° pode ser operado a 6.500 RPM.
Alimentação do eixo X/Z/Y	× Eixo Z Velocidade máxima de tavel rápida	m/meu	24	24
	Yaxis Max.velocidade de viagem rápida	m/meu	15	15
	Potência/torque do motor nos eixos X/Z/Y	Kw/N.m	YASKAWAI 29KW/186Nm ou SYTEC 3,1KW/15Nm	YASKAWA 29KW/186Nm ou SYMTEC 3,1 KW/15Nm
	Parafusos esféricos de grau C3 XZY-xis	-	40/40/40	40/40/40
	Trilhos guia rller do eixo XZY	-	35/45/35	35/45/35
	BMT55-16Tor BMT55-12T	milímetros	250	250
	Curso efetivo do eixo Z	milímetros	500	500
	Curso efetivo do eixo Y	milímetros	112(±56)	112(±56)
	Bmaesthogh	milímetros	50	50	Torre servo-alimentada GPM de Taiwan, antiga marca alemã SAUTER.
Contraponto	Viagem do cabeçote móvel	milímetros	520	520	contraponto programado
Contraponto	Orifício cônico do pino ejetor	MK	Seg 5#	Seg 5#
Especificações do equipamento	Peso líquido da máquina	kg	4500	4600
	Potência total da máquina	KW	26	30
	Máquina C×L×A	milímetros	2500×1680×1900	2500×1680×1900

A máquina-ferramenta está sendo constantemente otimizada; consulte os dados reais da máquina-ferramenta para os parâmetros acima.

Itens opcionais

Item de configuração		CK52DTYW-500	CK76DTYW-500
Fuso Principal	Fuso mecânico	●	●
Fuso Principal	Fuso elétrico	O	O
controlador	Controlador SYNTEC	●	●
controlador	Controlador FANUC	O	O
2,4/11,5	Yaskawa	●	●
2,4/11,5	SYNTEC	O	O
liberar	Torre de potência BMT55	●	●
liberar	Torre de potência BMT55	一	O
Contraponto	Morse#5	O	O
Fixação	Puxe a braçadeira para trás	●	●
Fixação	Mandril	O	O
Equipamento auxiliar	Dispositivo de coleta de peças	O	O
	Dispositivo de alimentação	O	O
	Transportador de cavacos	O	O
	Robô automatizado	O	O
	Separador de névoa de óleo	O	O
