Torno CNC de torre giratória CK46 52 76TWS

Como fábrica, a Jingfusi produz torno CNC de torre de torneamento de qualidade CK46 52 76TWS para os clientes. Este produto foi processado por vários processos de precisão, o que não só garante a operação estável do equipamento a longo prazo, mas também a vida útil geral da máquina-ferramenta. O desempenho geral de custo é muito alto, tanto a eficiência da máquina-ferramenta quanto o custo de manutenção no período posterior são excelentes. Bem-vindo, entre em contato conosco!

Modelo:CK46/52

Enviar consulta

Descrição do produto

O torno CNC de torre giratória CK46 52 76TWS do fornecedor Jingfusi é adequado para usinagem de desbaste e acabamento de materiais como aço inoxidável, liga de titânio, aço carbono e aço para moldes. A seguir estão outros destaques deste produto:

· Equipado com quatro funções de travamento para evitar oscilações e inclinações durante a ejeção, garantindo a precisão da usinagem.
· A fundição integral passa por processos de envelhecimento, como recozimento e tempo de vibração, para garantir estabilidade a longo prazo e prolongar a vida útil da máquina.

Especificação principal

2600x2050x2040		unidade	CK46TWS	CK52TWS	CK76TWS	Remarcar
Capacidade de processamento	Diâmetro máximo de balanço sobre a cama	milímetros	Q400	0400	0400
	Diâmetro máximo de torneamento	milímetros	Ø200	Ø250	Ø300	Disco
	Comprimento máximo de giro	milímetros	380	380	380
Fuso	Mandril hidráulico do eixo	em	6"	8"	10”
	Altura do centro do fuso em relação ao solo	milímetros	1080	1080	1080
	Nariz do fuso	-	A2-5	A2-6	A2-8
	Diâmetro do furo do fuso	milímetros	②56	Q66	Q86
	Diâmetro máximo do material da barra	milímetros	45	Ø51	072
	Velocidade máxima do fuso	rpm	4500	4000	2000
	Potência/torque do motor do fuso	Kw/N.m	11Kw/72Nm ou 15Kw/95,5Nm	15Kw/95,5Nm ou 15Kw/143Nm	15Kw/143Nm ou 15Kw/192Nm

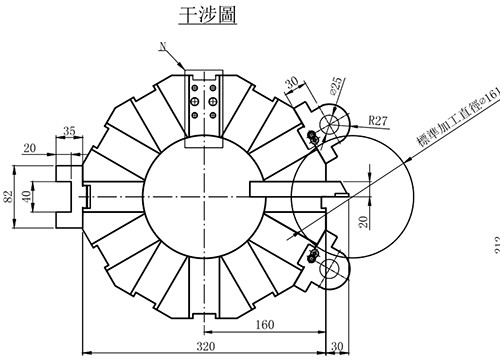

Torre Servo	Modelo de torre		80-12T	80-12T	80-12T
2,4/11,5	Velocidade máxima de viagem rápida	m/meu	24	24	24
	Potência/torque do motor do eixo ×/Z	Kw/N.m	YASKAWAI 1,3 KW/8,34 Nm ou SYNTEC 1,8 KW/classificação 11,5 Nm	YASKAWAI 1,3 KW/8,34 Nm ou SYNTEC 1,8 KW/classificação 11,5 Nm	YASKAWAI 1,3KW/8,34Nm ou SYNTEC 1,8KW/classificação 11,5Nm
	Parafusos bll de grau C3 do eixo XZ	-	35/35	35/35	35/35
	Trilhos guia de rolos no eixo X/Z	-	35/35	35/35	35/35
	Curso efetivo do eixo X	milímetros	230	230	230
	Curso efetivo do eixo Z	milímetros	400	400	400
Contraponto	Viagem no assento traseiro	milímetros	400	400	400
Contraponto	furo cônico de pino	MK	Morse#5	Morse#5	Morse#5
Especificações do equipamento	Peso líquido da máquina	kg	3500	3600	3700
	Potência total da máquina	KW	11	14.5	18.5
	Máquina CxL×A	milímetros	2300×1600×1700	2300×1600×1700	2300×1600×1700

A máquina-ferramenta está sendo constantemente otimizada; consulte também os dados reais da máquina para os parâmetros acima.

Itens opcionais

Item de configuração		CK46TWS	CK52TWS	CK76TWS
Fuso Principal	Fuso mecânico	●	●	●
Fuso Principal	Fuso elétrico	O	O	O
controlador	Controlador SYNTEC	●	●	●
controlador	Controlador FANUC	O	O	O
2,4/11,5	Yaskawa	●	●	●
2,4/11,5	SYNTEC	O	O	O
Fixação	Puxe a braçadeira para trás	●	●	●
Fixação	Mandril	O	O	O
Equipamento auxiliar	Dispositivo de alimentação	O	O	O
	Transportador de cavacos	O	O	O
	Robô automatizado	O	O	O
	separador de névoa de óleo	O	O	O
