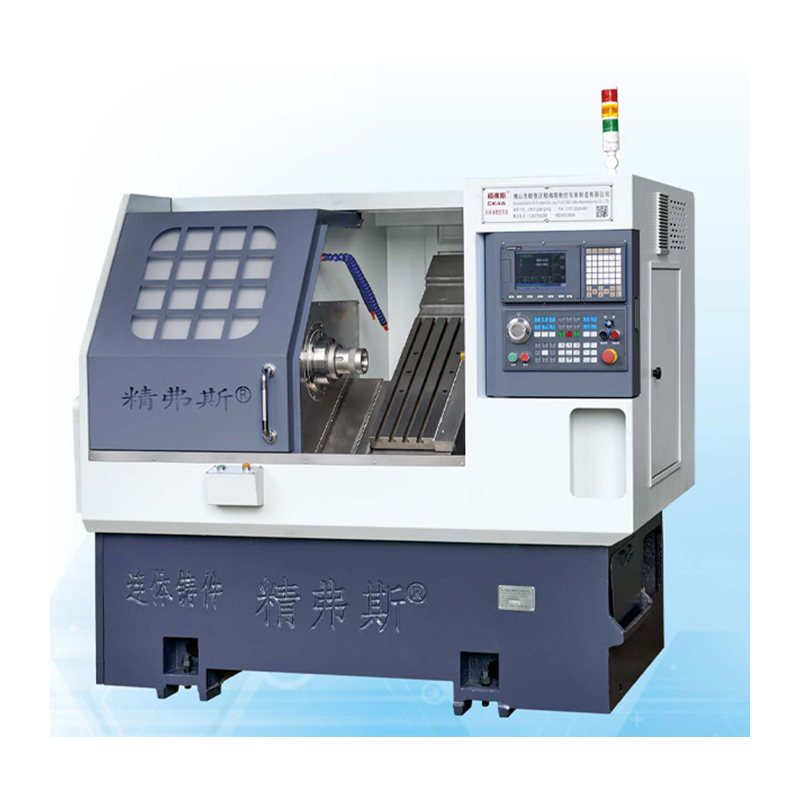

O torno CNC inclinado de alta precisão é um tipo de máquina de torno controlada por computador, projetada para usinagem de precisão de peças de trabalho. É caracterizado por um design de cama inclinado, onde a cama da máquina é inclinada em um ângulo, geralmente em torno de 30 a 45 graus. Esse design de cama inclinado oferece várias vantagens, incluindo evacuação aprimorada de chip, melhor rigidez e acesso aprimorado à peça de trabalho. Aqui estão os principais recursos e benefícios de um torno CNC inclinado de alta precisão:
Design da cama inclinada: a cama inclinada fornece melhor fluxo de chip e remoção mais fácil de chips e líquido de arrefecimento durante o processo de usinagem. Esse design ajuda a manter um espaço de trabalho mais limpo e eficiente.
Alta precisão: esses tornos CNC são conhecidos por sua precisão e precisão excepcionais na giro e na usinagem de peças de trabalho. Eles podem obter tolerâncias rígidas e acabamentos finos da superfície.
Rigidez: O design da cama inclinada aumenta a rigidez da máquina, resultando em maior estabilidade de corte e vibrações reduzidas durante a usinagem de alta velocidade.
Desgaste reduzido da ferramenta: com a melhoria da rigidez e a estabilidade, o desgaste da ferramenta é minimizado, levando a uma vida útil mais longa da ferramenta e redução dos custos de manutenção.
Versatilidade: os tornos CNC de alta precisão de alta precisão podem lidar com uma ampla gama de materiais, de metais como aço e alumínio a plásticos e compósitos. Essa versatilidade os torna adequados para várias indústrias.
Alterações rápidas da ferramenta: Muitos torneiros horizontais CNC de cama plana estão equipados com trocadores de ferramentas automáticos, permitindo alterações rápidas de ferramentas durante as operações de usinagem, economizando tempo e melhorando a eficiência.
Controle de vários eixos: essas máquinas geralmente apresentam vários eixos, permitindo a usinagem de peças complexas e a capacidade de criar geometrias e recursos complexos.
Tailstock e ferramentas ao vivo: Alguns modelos estão equipados com um estoque para suporte adicional e recursos de ferramentas ao vivo para operações de moagem e perfuração, expandindo suas capacidades além da virada tradicional.
Interface amigável ao operador: O sistema de controle CNC é tipicamente fácil de usar, com uma interface gráfica que permite aos operadores programar e controlar o torno com facilidade.
Eficiência de produção: os tornos CNC de alta precisão são usados em ambientes de alta produção, onde é necessária uma usinagem rápida e precisa, tornando-os ativos valiosos em indústrias como fabricação aeroespacial, automotiva e de dispositivos médicos.
Produção em lote e peça única: essas máquinas são adequadas para a produção de lote e a usinagem de peças únicas e personalizadas, tornando-as versáteis para vários cenários de produção.
Recursos de segurança: os tornos modernos da CNC estão equipados com recursos de segurança, como botões de parada de emergência e intertravamentos, para garantir a segurança dos operadores.
No geral, um torno CNC de alta precisão de alta precisão é uma ferramenta valiosa para os fabricantes que exigem operações precisas e eficientes de torneamento e usinagem. Sua combinação de rigidez, precisão e versatilidade os torna ideais para uma ampla gama de aplicações na indústria de fabricação.
projeto | unidade | CK46 | CK52 | CK76 | |
Comprimento máximo de giro | mm | 350 | |||
Diâmetro máximo de giro na cama | mm | Ø 500 | |||
Diâmetro máximo de giro no skate | mm | Ø 160 | |||
Inclinação da cama | ° | 35 ° | |||
Viagem eficaz do eixo x/z | mm | Diâmetro 1000/400 | |||
Especificações do parafuso do eixo X/Z | mm | 32 | |||
Especificações do trilho do eixo X/Z | mm | 35 | |||
X/ZIS POWER MOTOR | KW | 1.3 | |||
Movimento rápido máximo do eixo x/z | m/meu | 24 | |||
Comprimento da máquina -ferramenta x largura x altura | mm | 2100x1580x1800 | |||
Peso total de toda a máquina | KG | 2600 | |||
Número da faca | consertar | 8 | |||
Tamanho da faca quadrada | mm | 20x20 | |||
Tamanho do cortador de orifício redondo | mm | Ø20 | |||
Poder total | KW | 13 | 13 | 16 | |
Consumo médio de energia | Kw / h | 2 | 2 | 2.5 | |
eixo principal | Formulário de face final do fuso |
|
A2-5 | A2-6 | A2 -8 |
Velocidade máxima do fuso | r/min | 6000 (definido como 4500) | 4200 (definido como 3500) | 3200 (definido como 2500) | |
Energia do motor do eixo | KW | 7.5 | 7.5 | 11 | |
Torque nominal do motor do fuso | Nm | 47.8nm | 47.8nm | 72nm | |
Diâmetro máximo da barra de barra | mm | Ø 45 | Ø 51 | Ø 75 |
