Máquina inclinada de torno de torno de torno CNC inclinado
  • Máquina inclinada de torno de torno de torno CNC inclinado Máquina inclinada de torno de torno de torno CNC inclinado

Máquina inclinada de torno de torno de torno CNC inclinado

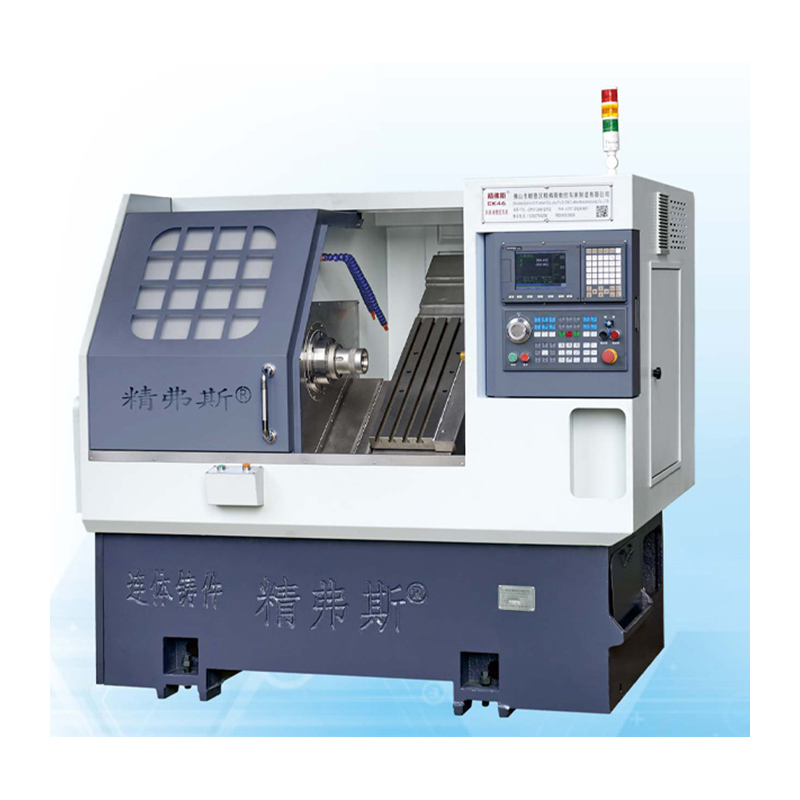

A máquina de torno CNC de cama inclinada CK46 que gira o torno CNC é uma melhoria e atualização do Jingfusi® na base original. Com base no herdador do alto desempenho de processamento e fácil operação do modelo original, ele foi desenvolvido com um design de cama inclinado totalmente fechado e maior espaço de operação, maior velocidade de processamento e ferramentas de máquinas CNC de precisão mais fáceis de ajustar e manter.
Modelo:CK46

Enviar consulta

Descrição do produto
This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.
Jingfusi® Slant Bed CNC Torno Máquina Recursos:

Design ideal:Esta máquina inclinada de torno de torno de torno de cama inclinado possui um design de cama inclinado de 35 graus, fornecendo rigidez e estabilidade aprimoradas para a usinagem de precisão.

Manuseio de chips eficiente:A máquina oferece uma capacidade substancial de transmissão, permitindo aos clientes a flexibilidade de selecionar a remoção de chips dianteiro ou traseiro, garantindo a conveniência no processo de usinagem.

Parafuso pre-tittching:Incorporando uma estrutura de pré-textura do parafuso, esse torno otimiza a precisão e a confiabilidade da usinagem.

Postagem de ferramentas do tipo gangue:Equipado com uma postagem de ferramentas do tipo gangue, este torno suporta o uso de várias ferramentas para maior eficiência e versatilidade em várias operações de usinagem.




Detalhes do produto

Inclined Slant bed Turning CNC Lathe Machine

Lista de parâmetros

projeto unidade CK46 CK52 CK76
Comprimento máximo de giro mm 350
Diâmetro máximo de giro na cama mm Ø 500
Diâmetro máximo de giro no skate mm Ø 160
Inclinação da cama ° 35 °
Viagem eficaz do eixo x/z mm Diâmetro 1000/400
Especificações do parafuso do eixo X/Z mm 32
Especificações do trilho do eixo X/Z mm 35
X/ZIS POWER MOTOR KW 1.3
Movimento rápido máximo do eixo x/z m/meu 24
Comprimento da máquina -ferramenta x largura x altura mm 2100x1580x1800
Peso total de toda a máquina KG 2600
Número da faca consertar 8
Tamanho da faca quadrada mm 20x20
Tamanho do cortador de orifício redondo mm Ø20
Poder total KW 13 13 16
Consumo médio de energia Kw / h 2 2 2.5
eixo principal Formulário de face final do fuso
A2-5 A2-6 A2 -8
Velocidade máxima do fuso r/min 6000 (definido como 4500) 4200 (definido como 3500) 3200 (definido como 2500)
Energia do motor do eixo KW 7.5 7.5 11
Torque nominal do motor do fuso Nm 47.8nm 47.8nm 72nm
Diâmetro máximo da barra de barra mm Ø 45 Ø 51 Ø 75

Precisão da máquina -ferramenta

Precisão da máquina, Jingfus Factor Standard:
Item de teste principal Diagrama esquemático Método de detecção
Padrão de fábrica
Batida radial do fuso, Inclined Slant bed Turning CNC Lathe Machine
Detectar o desvio do cone externo 0.0025
Posição de repetição do eixo x Inclined Slant bed Turning CNC Lathe Machine
Detecte o posicionamento repetido do eixo x. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido. 0.0025
Posição de repetição do eixo z Inclined Slant bed Turning CNC Lathe Machine
Detecte o posicionamento repetido no eixo z. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido. 0.0025
Se o cliente quiser testar a precisão ISO ou VD1 do eixo x/z/y, ele será determinado no momento da redação do contrato. O cliente deve testar este item ao mesmo tempo da aceitação inicial da fábrica Jingfusi.

Inclined Slant bed Turning CNC Lathe Machine
