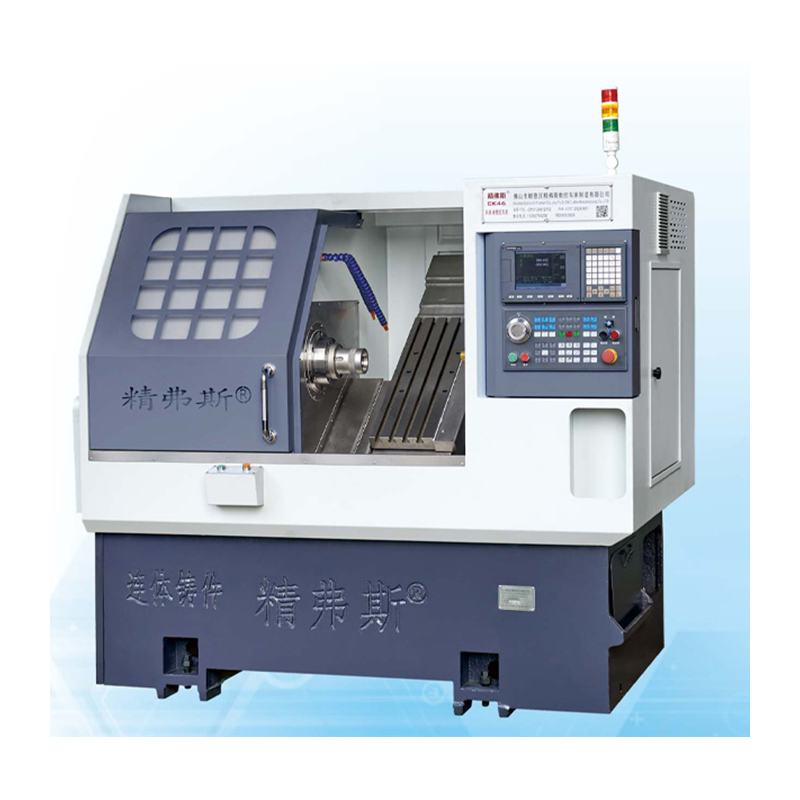

Torno de cama inclinado ao CNC

O torno de cama inclinado ao Jingfusi® CNC encontra aplicação em ambientes industriais, onde a fabricação exige a maior precisão e precisão. Além do uso industrial, esses tornos atendem às necessidades de entusiastas e pequenos empresários que buscam uma ferramenta que ofereça um alto nível de personalização e flexibilidade nos processos de design. Seja em configurações de produção em larga escala ou empreendimentos em menor escala, o torno de cama inclinado ao CNC da Jingfusi® adapta a diversos requisitos, combinando precisão com versatilidade.

Modelo:CK46

Enviar consulta

Descrição do produto

O torno de cama inclinado ao Jingfusi® CNC se destaca como uma ferramenta de usinagem de precisão meticulosamente criada para a produção de diversos componentes, com uma ênfase particular nas partes cilíndricas e rotacionais. Sua característica definidora está na estrutura do leito inclinado, estrategicamente projetado para aumentar a estabilidade e a precisão durante todo o processo de usinagem. Esse design inovador garante que o torno se destaque em fornecer resultados precisos e de alta qualidade, tornando-o um ativo valioso para uma ampla gama de aplicações de fabricação.

Diagrama de viagens de máquina

Detalhes do produto

Lista de parâmetros

projeto		unidade	CK46	CK52	CK76
Comprimento máximo de giro		mm	350
Diâmetro máximo de giro na cama		mm	Ø 500
Diâmetro máximo de giro no skate		mm	Ø 160
Inclinação da cama		°	35 °
Viagem eficaz do eixo x/z		mm	Diâmetro 1000/400
Especificações do parafuso do eixo X/Z		mm	32
Especificações do trilho do eixo X/Z		mm	35
X/ZIS POWER MOTOR		KW	1.3
Movimento rápido máximo do eixo x/z		m/meu	24
Comprimento da máquina -ferramenta x largura x altura		mm	2100x1580x1800
Peso total de toda a máquina		KG	2600
Número da faca		consertar	8
Tamanho da faca quadrada		mm	20x20
Tamanho do cortador de orifício redondo		mm	Ø20
Poder total		KW	13	13	16
Consumo médio de energia		Kw / h	2	2	2.5
eixo principal	Formulário de face final do fuso		A2-5	A2-6	A2 -8


	Velocidade máxima do fuso	r/min	6000 (definido como 4500)	4200 (definido como 3500)	3200 (definido como 2500)
	Energia do motor do eixo	KW	7.5	7.5	11
	Torque nominal do motor do fuso	Nm	47.8nm	47.8nm	72nm
	Diâmetro máximo da barra de barra	mm	Ø 45	Ø 51	Ø 75

Precisão da máquina -ferramenta

Precisão da máquina, Jingfus Factor Standard:
Item de teste principal	Diagrama esquemático	Método de detecção	Padrão de fábrica


Batida radial do fuso,		Detectar o desvio do cone externo	0.0025


Posição de repetição do eixo x		Detecte o posicionamento repetido do eixo x. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.0025


Posição de repetição do eixo z		Detecte o posicionamento repetido no eixo z. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.0025


Se o cliente quiser testar a precisão ISO ou VD1 do eixo x/z/y, ele será determinado no momento da redação do contrato. O cliente deve testar este item ao mesmo tempo da aceitação inicial da fábrica Jingfusi.
