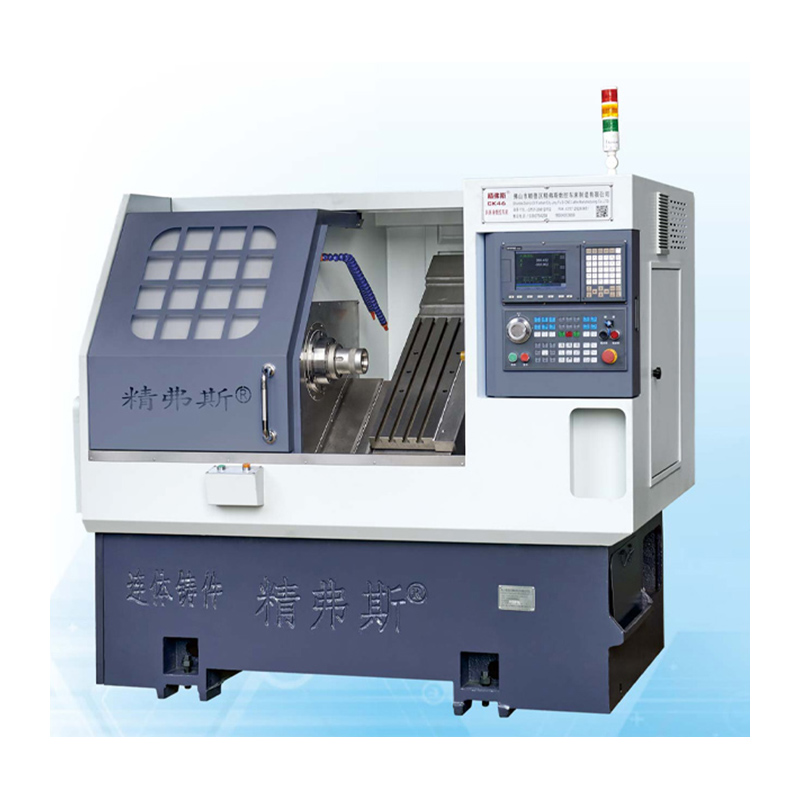

A máquina de torno de cama inclinada por jingfusi® CNC é usada principalmente em peças automáticas, válvulas de encanamento, moldes e outras indústrias. Também é adequado para o processamento em lote de eixos, discos e outras peças com tamanhos complexos, vários tamanhos e requisitos de alta precisão. Ele pode concluir automaticamente o processamento de chip de círculos internos e externos, ranhuras, cones, superfícies esféricas, várias roscas métricas e polegadas e outros corpos rotativos. Todas as peças fundidas são feitas de areia de resina, que sofreu tratamento com envelhecimento e tem boa estabilidade, alta resistência e retenção de boa precisão.
projeto | unidade | CK46 | CK52 | CK76 | |
Comprimento máximo de giro | mm | 350 | |||
Diâmetro máximo de giro na cama | mm | Ø 500 | |||
Diâmetro máximo de giro no skate | mm | Ø 160 | |||
Inclinação da cama | ° | 35 ° | |||
Viagem eficaz do eixo x/z | mm | Diâmetro 1000/400 | |||
Especificações do parafuso do eixo X/Z | mm | 32 | |||
Especificações do trilho do eixo X/Z | mm | 35 | |||
X/ZIS POWER MOTOR | KW | 1.3 | |||
Movimento rápido máximo do eixo x/z | m/meu | 24 | |||
Comprimento da máquina -ferramenta x largura x altura | mm | 2100x1580x1800 | |||
Peso total de toda a máquina | KG | 2600 | |||
Número da faca | consertar | 8 | |||
Tamanho da faca quadrada | mm | 20x20 | |||
Tamanho do cortador de orifício redondo | mm | Ø20 | |||
Poder total | KW | 13 | 13 | 16 | |
Consumo médio de energia | Kw / h | 2 | 2 | 2.5 | |
eixo principal | Formulário de face final do fuso |
|
A2-5 | A2-6 | A2 -8 |
Velocidade máxima do fuso | r/min | 6000 (definido como 4500) | 4200 (definido como 3500) | 3200 (definido como 2500) | |
Energia do motor do eixo | KW | 7.5 | 7.5 | 11 | |
Torque nominal do motor do fuso | Nm | 47.8nm | 47.8nm | 72nm | |
Diâmetro máximo da barra de barra | mm | Ø 45 | Ø 51 | Ø 75 |
Precisão da máquina, Jingfus Factor Standard: | ||||
Item de teste principal | Diagrama esquemático | Método de detecção |
Padrão de fábrica |
|
Batida radial do fuso, |
![]() |
Detectar o desvio do cone externo | 0.0025 | |
Posição de repetição do eixo x |
![]() |
Detecte o posicionamento repetido do eixo x. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido. | 0.0025 | |
Posição de repetição do eixo z |
![]() |
Detecte o posicionamento repetido no eixo z. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido. | 0.0025 | |
Se o cliente quiser testar a precisão ISO ou VD1 do eixo x/z/y, ele será determinado no momento da redação do contrato. O cliente deve testar este item ao mesmo tempo da aceitação inicial da fábrica Jingfusi. | ||||
