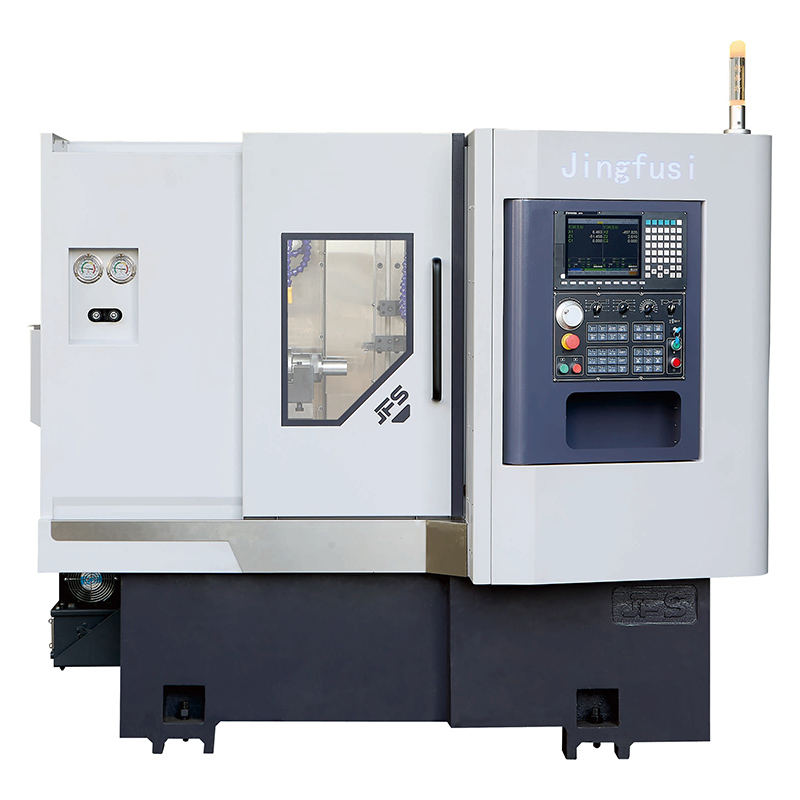

Torno de fuso duplo

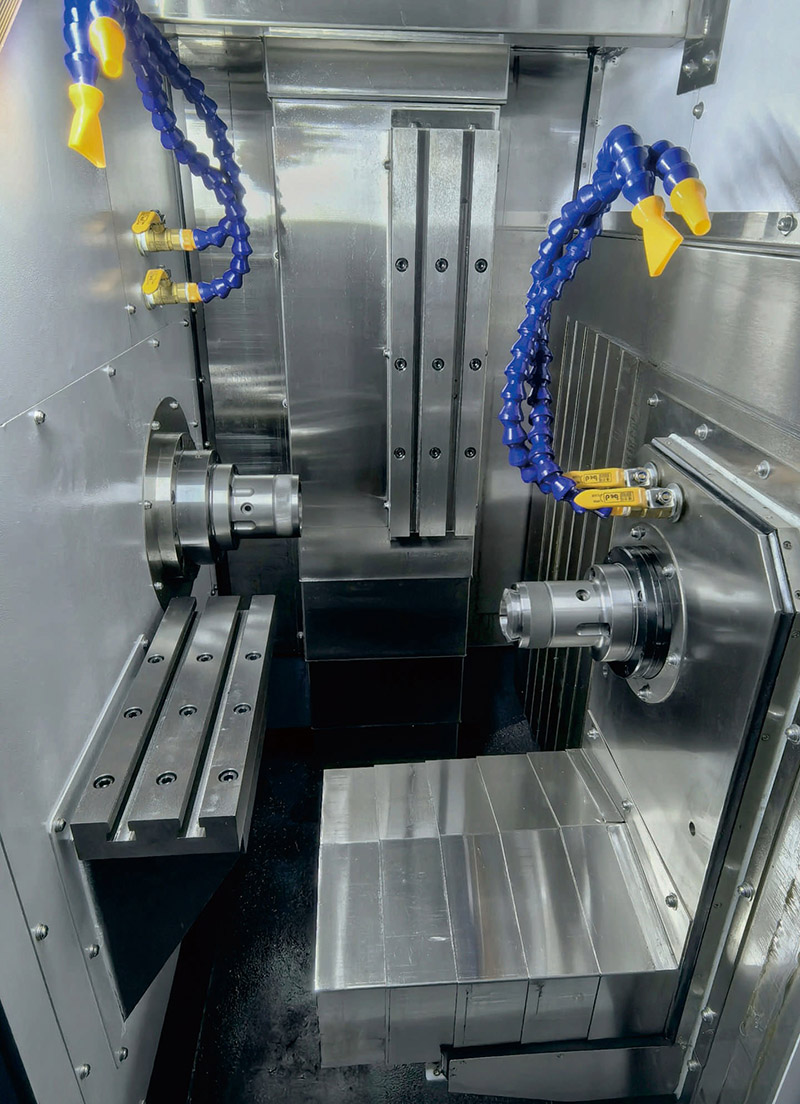

A Jingfusi oferece torno de fuso duplo de qualidade. Empregamos um design de fuso duplo e fuso vertical, o que melhora significativamente a eficiência de trabalho da máquina-ferramenta. O design do fuso vertical também torna a remoção de cavacos mais conveniente, resultando em um aumento substancial na eficiência geral da produção da fábrica. Nossa máquina-ferramenta recebeu muitos elogios de muitos usuários.

Modelo:CK46-36/36-36/25-25

Enviar consulta

Descrição do produto

Jingfusi é um fabricante profissional de torno de fuso duplo. Estamos comprometidos em produzir máquinas-ferramentas de alto desempenho e econômicas. A seguir estão as principais características deste produto:
1. Máquina-ferramenta de fuso duplo, de alta eficiência, adequada para produção em massa.
2. Eixo vertical, facilita a remoção de cavacos, reduz o trabalho manual
3. Pode usinar materiais como aço inoxidável, liga de titânio e aço carbono
4. A fundição integral passa por recozimento, tempo de vibração e outros processos de envelhecimento para garantir estabilidade a longo prazo e vida útil da máquina.

Especificação principal

2600x2050x2040		unidade	CK46-36	CK36-36	CK25-25	Remarcar
Capacidade de processamento	Diâmetro máximo de giro sobre torno	milímetros	Ø400	Ø400	400
	Diâmetro máximo de torneamento	milímetros	⊗160	O160	O160	Disco
	Comprimento máximo de giro	milímetros	380	380	380
Fuso	Altura do centro do fuso em relação ao solo	milímetros	1080	1080	1080
	Nariz do fuso	-	A2-5	A2-4	A2-4
	Diâmetro do furo do fuso	milímetros	Ø56	Ø43	038
	Diâmetro máximo do material da barra	milímetros	045	Ø35	027
	Velocidade máxima do fuso	rpm	4500	7000	8000
	Potência/torque do motor do fuso	Kw/N.m	7,5KW/47 N.m	5,5KW/35 N.m	3,7KW/23 N.m
contrafuso	Especificações finais do subfuso		A2-4	A2-4	A2-4
	Furo do medidor Susidleiner	milímetros	056	O43	038
	Estoque máximo de barras transitável	milímetros	35	Ø35	Ø27
	Velocidade máxima deste em qualquer fuso	lr/mm	7000	7000	8000
	Potência/torque do motor do subfuso	Kw/N.m	7,5 kW/29 Nm	7,5 kW/29 Nm	5,5 kW/22 Nm
Alimentação do eixo X/Z/Y	Velocidade máxima de viagem rápida	m/meu	24	24	24
	Potência/torque do motor nos eixos X/Z/X1/Z2	Kw/N.m	SYNTEC 2.4/11.5	SYNTEC 2.4/11.5	SYNTEC 2.4/11.5
	Relatórios de graduação XIZX¹Z2-axi C3		32/32/32/32	32/32/32/32	32/32/32/32
	Trilhos guia de função do eixo X/Z1Z2Y	-	35/35/35/35	32/32/32/32	32/32/32/32
	Curso efetivo do eixo X1	milímetros	400	400	400
	Curso efetivo do eixo Z1	milímetros	230	400	400
	deslocamento efetivo do eixo x2	milímetros	320	400	400
	Curso efetivo do eixo Z2	milímetros	260	260	260
Especificações do equipamento	Peso líquido da máquina	kg	3790	3780	3770
	Potência total da máquina	KW	20	19	18
	Máquina C×L×A	milímetros	2200x1700x1790	2200x1700x1790	2200x1700x1790

A ferramenta da máquina está sendo constantemente otimizada; consulte os dados reais da máquina-ferramenta para os parâmetros acima.

Itens opcionais

Item de configuração		CK46-36	CK36-36	CK25-25
Fuso Principal	Fuso mecânico	O	O	O
Fuso Principal	Fuso elétrico	●	●	●
controlador	Controlador SYNTEC	●	●	●
controlador	Controlador FANUC	O	O	O
2,4/11,5	Yaskawa	●	●	●
2,4/11,5	SYNTEC	●	●	●
Fixação	Puxe a braçadeira para trás	O	O	O
Fixação	Mandril	O	O	O
Equipamento auxiliar	Dispositivo de coleta de peças	O	O	O
	Dispositivo de alimentação	O	O	O
	Transportador de cavacos	O	O	O
	Robô automatizado	O	O	O
	Separador de névoa de óleo	O	O	O
