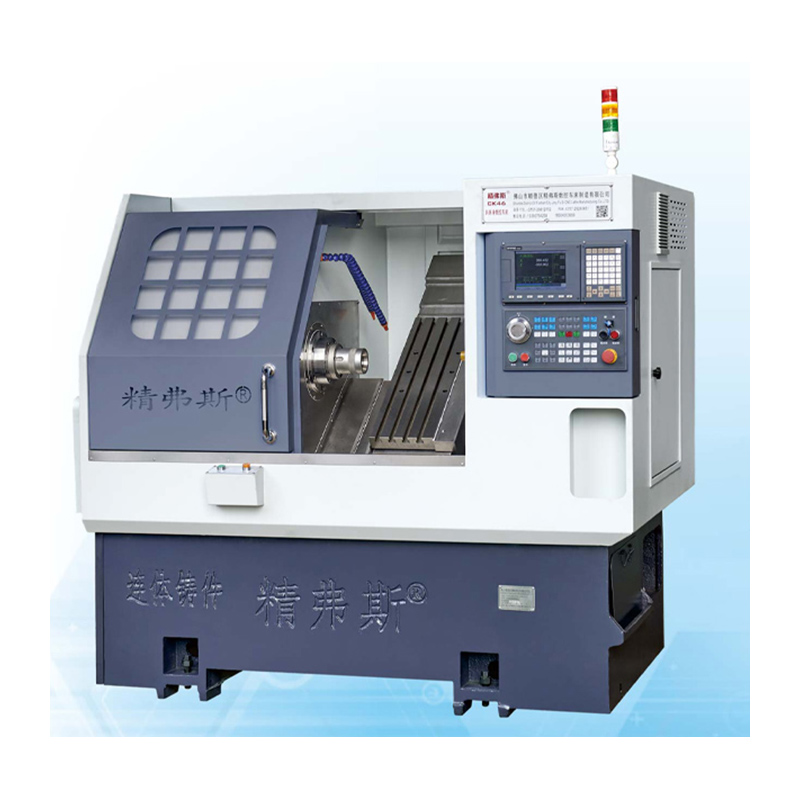

Torno CNC composto de recheio de girar

Um aspecto definidor do torno CNC composto de girar Jingfusi® é sua construção sólida e resiliente. Isso garante que, independentemente das cargas de trabalho mais exigentes, mantém precisão inabalável e desempenho consistente. Com uma cama pesada e trilhos de guia lineares, esta máquina é criada para longevidade e oferece resultados confiáveis que superam todas as expectativas.

Modelo:CK76DTY

Enviar consulta

Descrição do produto

Introdução à produção de torno CNC com um composto de moção de girar

O torno CNC composto de alta qualidade de reviravolta fornecido pelo fabricante Jingfusi® é a solução final para usinagem e fabricação de precisão.

Fundamentalmente, o valor central desse torno CNC de composto de giro de ponta é fornecer precisão, eficiência e versatilidade incomparáveis para lidar com os rigores dos modernos processos de fabricação. Nosso torno CNC-Mill-turn usa tecnologia de ponta para realizar uma variedade de operações com precisão e rapidez, como girar, fresar, perfurar e tocar.

Não apenas isso, o torno CNC composto de girar a moção também está equipado com um motor de eixo de alta velocidade para garantir velocidades de corte mais rápidas e precisas durante o processamento. Esse recurso é particularmente crítico em tarefas complexas de usinagem, pois pode reduzir significativamente o tempo do ciclo de produção, mantendo alta precisão.

Além disso, o sistema de controle CNC embutido desta máquina-ferramenta adota um design fácil de usar, facilitando e rápido os operadores iniciantes e experientes concluirem a configuração e a operação da usinagem. Esse recurso o torna uma escolha ideal para oficinas, pequenas empresas e até grandes fábricas.

Outro destaque do torno CNC composto que se move é seus poderosos recursos de processamento. Com seu grande balanço na cama e uma grande distância entre os centros, ele pode facilmente lidar com grandes peças de trabalho de vários tamanhos e formas para atender a quase todas as necessidades de usinagem.

Lista de parâmetros de torno CNC composto de moagem de girar

item	Modelo de torno	unidade	CK46DTY	CK52DTY
Escopo de processamento	Diâmetro máximo de rotação do eixo	mm	Ø 600
	Comprimento máximo do círculo externo de giro	mm	300
	Diâmetro máximo da barra	mm	Ø 45	Ø 55
eixo principal	Velocidade máxima do fuso	r/min	6000 (configuração 4500)	4200 (Configuração 3500)

	Tipo de cabeça do fuso		A2-5	A2-6
	Diâmetro do orifício por eixo	mm	Ø 56	Ø 66
alimentar	X/Z/Y EXTRO MAXIMENTO	mm	800/400/± 60


	Cabeça de energia de 90 ° que passa pelo centro do eixo	mm	60
	Movimento rápido máximo do eixo x/z/y	m/meu	24 (Configuração 18) / 24 (Configuração 18) / 15 (Configuração 12)
	Haste de parafuso X/Z/Y	mm	32/32/32
	Pista de rolo de eixo x/z/y	mm	35/35/35
Turreta de energia	Modelo da torre de energia (torre de energia)	BMT	BMT45 ， BMT55 opcional

	Power Head Collet	É	ER25
	Tamanho fixo do suporte da ferramenta	mm	25x25
	Diâmetro do haste do titular do furo	mm	Ø25
Tailstock	Energia/torque principal	Kw / nm	7,5 kW/classificado 47nm	11kW/Classificado 72nm


	X/Z/Y Eixo Motor Power/Torque	Kw / nm	Yaskawa 1,8kW/11.5n. Nova geração opcional2.4 kW/classificado 11.5nm
	Velocidade máxima do motor de energia da torre	r/min	80000 ° (cabeça de energia ≤7000 alterações ， 90 ° Cabeça de energia ≤6000 alterações)
	Power Head Motor Power/Torque	Kw / nm	8,5 kW/classificado 16,5nm
	Potência/torque da ferramenta de torre Motor de troca de ferramentas	Kw / nm	Nova geração1.0 kW /3.1nm
outro	Dispositivo de freio de posicionamento do eixo		pressão hidráulica


	Inclinação da cama	°	35 °
	Comprimento da máquina -ferramenta x largura x altura	mm	2200x1500x1900
	Peso total de toda a máquina	KG	3900kg
	Poder total	KW	15
	Consumo médio de energia	Kw / h	3

Precisão da máquina -ferramenta

Precisão da máquina, Jingfus Factor Standard:
Item de teste principal	Diagrama esquemático	Padrão de fábrica


Batida radial do fuso		Detectar o desvio do cone externo	0.0035


Posição de repetição do eixo x		Detecte o posicionamento repetido do eixo x. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.003


Posição de repetição do eixo z		Detecte o posicionamento repetido no eixo z. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.003


Eixo y Posição de repetição		Detecte o posicionamento repetido no eixo y. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.004


C Posição de repetição do eixo		Detecte o reposicionamento do ponto fixo do eixo C, Nota: Primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido	20 segundos de arco


C, posição do eixo, rotativo		Detecte a precisão da posição aleatória do eixo C, Nota: primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois verifique as configurações repetidas	72 Arco segundos


Batida de aperto de cabeça de força		Batido de cone	0.015

Batida de aperto de cabeça de força		Aperto de aperto	0.01

Se o cliente quiser testar a precisão ISO ou VD1 do eixo x/z/y, ele será determinado no momento da redação do contrato. O cliente deve testar este item ao mesmo tempo da aceitação inicial da fábrica Jingfusi.
