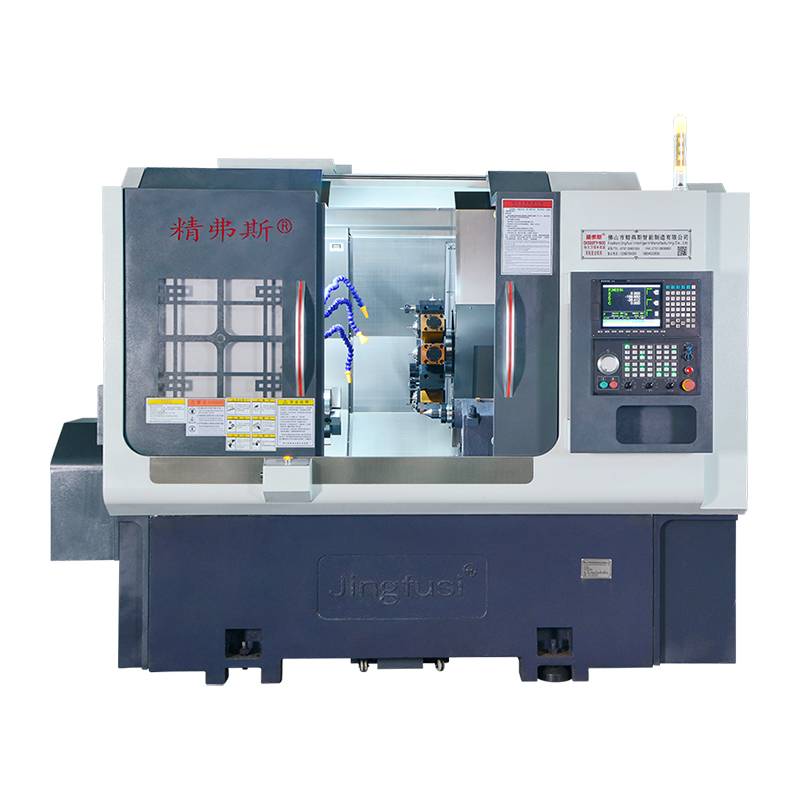

Máquina de torno composto de moagem para girar

A máquina de torno composto de moagem de giro de alta qualidade Jingfusi incorpora um eixo flexível que mantém o mecanismo auxiliar em seu design, aumentando a rigidez durante o processamento de peças. O sistema de mudança de ferramenta direta elimina a necessidade de programas complexos de mudança de ferramentas e reduz o tempo de alteração da ferramenta, resultando em processamento eficiente e economia de custos para os usuários. Esse design inovador não apenas melhora a estabilidade geral da máquina durante as operações, mas também otimiza o processo de mudança de ferramentas, tornando o fluxo de trabalho de usinagem mais eficiente e economicamente vantajoso para os usuários.

Modelo:CK52DTY

Enviar consulta

Descrição do produto

A máquina de torno de moagem de girar os fornecedores de Jingfusis incorpora sem valor, transformar, fresamento, perfuração, chato, tapping e várias outras funções em um único dispositivo versátil. Capazes de executar o encaminhamento final e lateral, perfuração, tapping e processamento composto, esta máquina é particularmente adequada para formas complexas e especificações de precisão exigentes. Ele se destaca em lidar com as necessidades abrangentes de processamento das peças rotativas, completando todas ou a maioria das operações necessárias em um único aperto. Isso não apenas garante precisão excepcional, mas também aumenta a eficiência, levando à redução de custos no processo de usinagem.

Principais características de girar o torno composto de moagem:

1. Arranjo projetado com amplo espaço interno.

2. Incorporação de uma estrutura de fuso de alta precisão e independência e um sistema rotativo hidráulico rápido, garantindo o desempenho de alto nível.

3.Comitando os recursos de alta velocidade da máquina-ferramenta.

4.Prenting Power Interrupções de causar imprecisões no valor do servo motor.

Diagrama de viagens de máquina

Detalhes do produto

Lista de parâmetros

item	Modelo de torno	unidade	CK52DTY	CK76DTY	CK46DTY
Escopo de processamento	Diâmetro máximo de rotação do eixo	mm	Ø 700
	Comprimento máximo do círculo externo de giro	mm	520
	Diâmetro máximo da barra	mm	Ø 55	Ø 72	Ø 45
eixo principal	Velocidade máxima do fuso	r/min	4200 (Configuração 3500)	3200 (Configuração 2000)	6000 (conjunto 4500)
	Tipo de cabeça do fuso		A2 - 6	A2 -8	A2 - 5
	Diâmetro do orifício por eixo	mm	Ø 66	Ø 86	Ø 56
alimentar	X/Z/Y EXTRO MAXIMENTO	mm	260/500/± 60
	Cabeça de energia de 90 ° que passa pelo centro do eixo	mm	30
	Movimento rápido máximo do eixo x/z/y	m/meu	24 (Configuração 16)/ 24 (Configuração 16)/ 14 (Configuração 8)
	Haste de parafuso X/Z/Y	mm	40
	Pista de rolo de eixo x/z/y	mm	35/45/35
Turreta de energia	Modelo da torre de energia (torre de energia)	BMT	BMT55
	Power Head Collet	É	ER32
	Tamanho fixo do suporte da ferramenta	mm	25x25
	Diâmetro do haste do titular do furo	mm	Ø32
máquinas elétricas	Energia/torque principal	Kw / nm	11kW/Classificado 72nm	15kW/Classificado 98nm	7,5 kW/classificado 47nm
	X/Z/Y Eixo Motor Power/Torque	Kw / nm	Yaskawa 2,9 kW /18.6nm) Opcional New Generation3.1 KW /15nm
	Potência/torque do motor da cabeça da torre	Kw / nm	Nova geração 3,1 kw/15nm
	Velocidade máxima do motor de energia da torre	r/min	6000 (Configurando 4000), Speed≤4000 comum
	Power Head Motor Power/Torque	Kw / nm	3,1 kW/15nm
	Potência/torque da ferramenta de torre Motor de troca de ferramentas	Kw / nm	Nova geração1.0 kW /3.1nm
Tailstock	Tailstock Stroke	mm	520
	Golpe hidráulico máximo de cauda	mm	100
	Tailstock Top Afitle Cone Hole	Mk	Mohs 5#
	Distância máxima entre a ponta e o chuck	mm	690
outro	Dispositivo de freio de posicionamento do eixo		Hidráulico, programável opcional
	Inclinação da cama	°	30 ° ou 15 °
	Comprimento da máquina -ferramenta x largura x altura	mm	2500x1680x1900
	Peso total de toda a máquina	KG	5000 kg
	Poder total	KW	20
	Consumo médio de energia	Kw / h	3
