Máquina de usinagem de virada
  • Máquina de usinagem de virada Máquina de usinagem de virada

Máquina de usinagem de virada

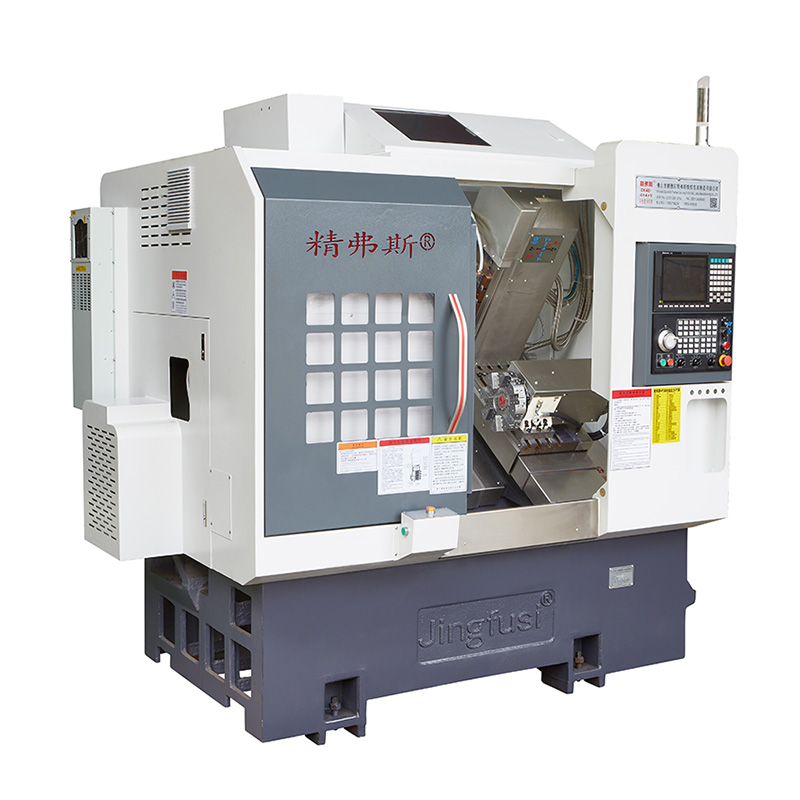

A máquina de usinagem de virar Jingfusi® é particularmente adequada para a produção em massa de peças com formas complexas, como micro componentes, micro eixos, conectores eletrônicos, óculos, relógios e vários acessórios de hardware.
Modelo:CK52-5+5+Y

Enviar consulta

Descrição do produto

A máquina de usinagem de giro tem as características de alta precisão e alta eficiência. Ele pode alternar entre a bucha -guia e a bucha guia, executar o processamento apropriado de acordo com a duração da peça de trabalho e possui uma estrutura razoável. Todos os três eixos usam guias lineares, que têm boa resistência ao desgaste e alta precisão. , conduzido por um motor servo, a estrutura linear da linha da ferramenta tem as características da mudança rápida da ferramenta, o sistema CNC possui funções completas e é fácil de controlar. O processamento sem manga-guia não requer materiais de moagem e pode processar barras com alta velocidade e alta precisão, e o material restante mínimo é de apenas 30 mm. O dispositivo de processamento lateral opcional pode realizar processos de perfuração e moagem.


Diagrama de viagens de máquina

Turn-Mill Machining Machine

Detalhes do produto

Turn-Mill Machining Machine

Lista de parâmetros

item contente unidade CK46-5+5+y CK52-5+5+y
Escopo de processamento Balance sobre a cama mm Ø 500
Comprimento máximo do círculo externo de giro mm 320

Diâmetro máximo da barra		 mm Ø 45 Ø 51 ~ 55
eixo principal Velocidade máxima do fuso r/min 6000 (definido como 4000) 4500 (definido como 3500)
Tipo de cabeça do fuso
A2-5 A2-6
Diâmetro do orifício por eixo mm Ø 56 Ø 66
alimentar X/Z/Y EXTRO MAXIMENTO mm 800/470/310
Movimento rápido máximo do eixo x/z/y m/meu 24 (Configuração 18)/24 (Configuração 18)/15 (Configuração 8)
Haste de parafuso X/Z/Y mm 32/32/25
Trilho do eixo x/z/y mm 35/35/25
Torre da faca Oito torre da estação PCs 8 estações, podem ser equipadas com porta -ferramentas de dois orifícios, opcionais com 12 estações
Cabeça de força Formulário de retenção da ferramenta de cabeça elétrica
ER25
Velocidade máxima da cabeça de energia r/min 6000 (definido como 4000), pode ser comumente usado para processar produtos de 4000
Diâmetro máximo de perfuração e moagem da instalação mm Ø 16
Distância entre o eixo da cabeça de energia e o eixo mm 65
máquinas elétricas Energia/torque principal Kw / nm 7,5 kW/47,75nm, 11kW/70,03NM opcional para peças de aço com capacidade de processamento de 80 e acima
X/Z/Y Eixo Motor Power/Torque Kw / nm Yaskawa 1,8kW/11,5nm. Nova geração opcional 2,4 kW/classificada 11,5nm
X/Z Power Head Motor Power/Torque Kw / nm 2,4 kW/11,5nm
Velocidade máxima do motor da cabeça de energia r/min 5000
outro Dispositivo de freio de posicionamento do eixo
pressão hidráulica
Inclinação da cama ° 35 °
Comprimento da placa da mesa da faca x largura mm 700x290
Comprimento da máquina -ferramenta x largura x altura mm 2200x1580x2000
Peso total de toda a máquina KG 3430
Poder total KW 13
Consumo médio de energia Kw / h 2

Precisão da máquina -ferramenta

Precisão da máquina, Jingfus Factor Standard:
Item de teste principal Diagrama esquemático Padrão de fábrica
Batida radial do fuso Turn-Mill Machining Machine Detectar o desvio do cone externo 0.0035
Posição de repetição do eixo x Turn-Mill Machining Machine Detecte o posicionamento repetido do eixo x. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido. 0.003
Posição de repetição do eixo z Turn-Mill Machining Machine
 Detecte o posicionamento repetido no eixo z. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido. 0.003
Eixo y Posição de repetição Turn-Mill Machining Machine Detecte o posicionamento repetido no eixo y. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido. 0.004
C Posição de repetição do eixo Turn-Mill Machining Machine Detecte o reposicionamento do ponto fixo do eixo C, Nota: Primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido 20 segundos de arco
C, posição do eixo, rotativo Turn-Mill Machining Machine  Detecte a precisão da posição aleatória do eixo C, Nota: primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois verifique as configurações repetidas 72 Arco segundos
Batida de aperto de cabeça de força Turn-Mill Machining Machine Batido de cone 0.015
Batida de aperto de cabeça de força Turn-Mill Machining Machine
 Aperto de aperto 0.01
Se o cliente quiser testar a precisão ISO ou VD1 do eixo x/z/y, ele será determinado no momento da redação do contrato. O cliente deve testar este item ao mesmo tempo da aceitação inicial da fábrica Jingfusi.
