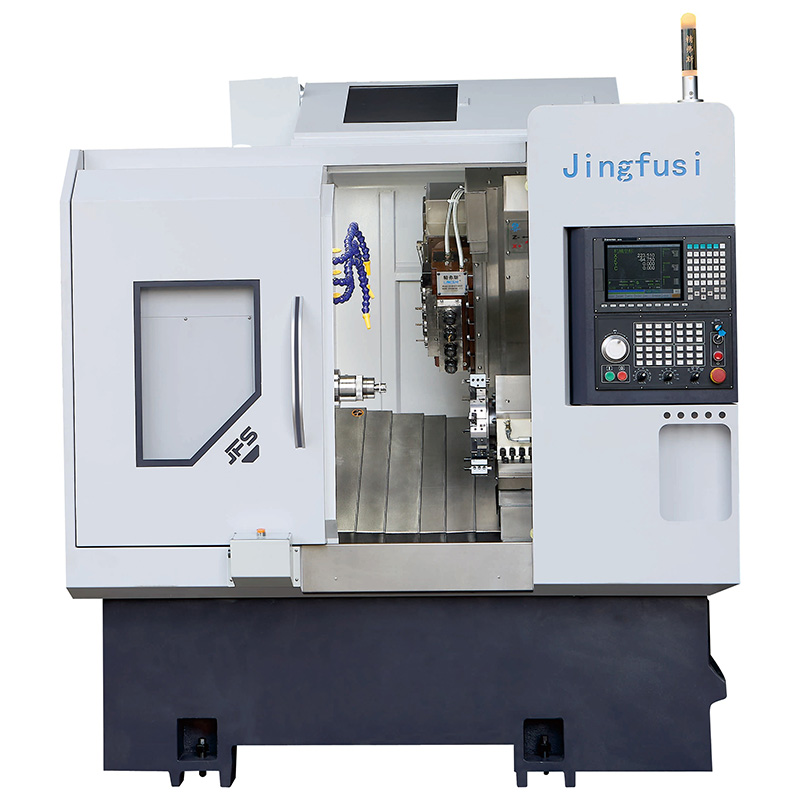

Torno CNC para fresadora

Jingfusi é um fabricante de torno CNC para torno fresador. Nossa fábrica está comprometida em fornecer aos clientes máquinas-ferramentas de alto desempenho e econômicas. Pesquisamos continuamente as necessidades dos clientes no mercado e fabricamos produtos que atendam aos seus requisitos reais de uso, recebendo elogios de muitos usuários do setor. Bem-vindo a visitar nossa fábrica!

Modelo:CK46/52-4+4+Y

Enviar consulta

Descrição do produto

Jingfusi é uma fábrica de torno CNC. A seguir estão as principais características do nosso produto:

• Em comparação com torres motorizadas, nossa máquina-ferramenta oferece velocidades mais rápidas, maior precisão e melhor acabamento superficial na usinagem de peças pequenas e médias.

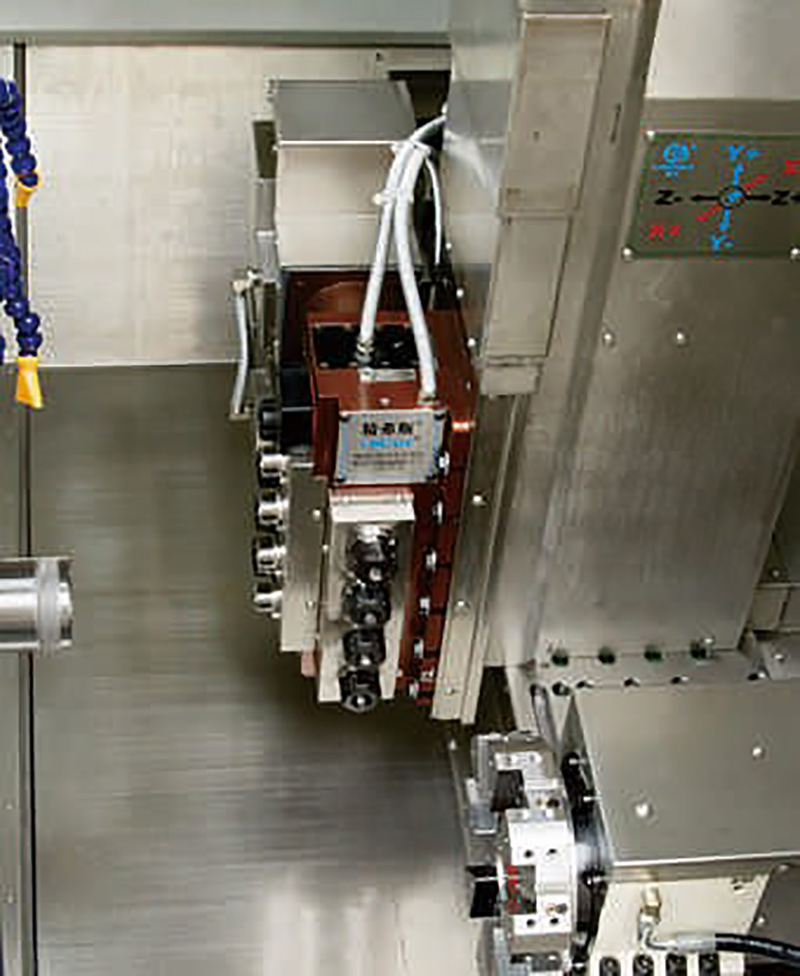

• Nosso cabeçote motorizado apresenta uma distância entre eixos de 65 mm e um design plug-in, facilitando a substituição do cabeçote motorizado ou dos rolamentos, simplificando a manutenção de rotina.

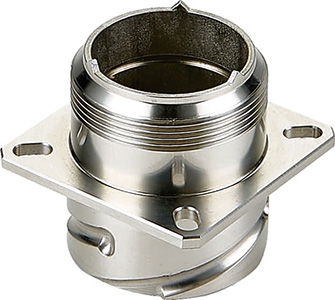

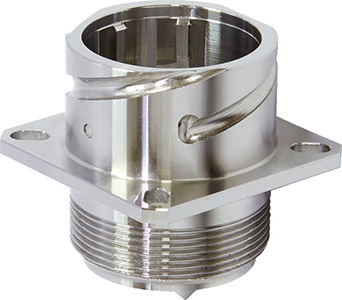

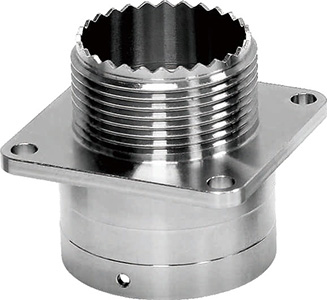

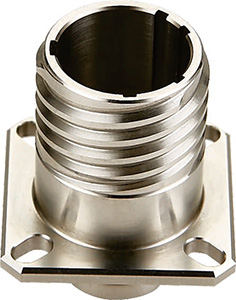

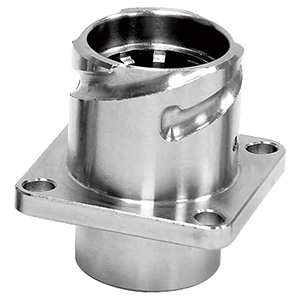

• Nossa máquina-ferramenta pode usinar materiais complexos como aço inoxidável, ligas de titânio e aço carbono.

• Nossa máquina-ferramenta garante usinagem estável a longo prazo e tem uma longa vida útil.

Especificação principal

2600x2050x2040		unidade	CK46-4+4+Y	CK52-4+4+Y	Remarcar
Capacidade de processamento	Diâmetro máximo de balanço sobre a cama	milímetros	O480	O480
	Diâmetro máximo de ajuste	milímetros	Q80	Q80
	Comprimento máximo de giro	milímetros	320	320
Fuso	Centro do fuso alto do solo	milímetros	1150	1150
	Nariz do fuso	-	A2-5	A2-6
	Diâmetro do furo do fuso	milímetros	056	066
	Dameter material máximo da barra	milímetros	O45	051
	Velocidade máxima do fuso	rpm	4500	4000
	potência do motor do fuso	Kw/N.m	7,5Kw/47N.m	11Kw/72N.m	Opcional integrado 11kW/60Nm Opcional integrado 22kW/170Nm
Torre de energia	Modelo de montagem de cabeçote motorizado		Fixo 4+direção radial4+direção axial4	oin
	Motor de cabeça motorizada	Kw/N.m	SYNTEC 1.7Kw/8.34N.m	SYNTEC 1.7Kw/8.3N.m	Dois motores acionam oito cabeçotes de potência
	Distância entre eixos	milímetros	65	65
	Velocidade máxima da cabeça motorizada	r/mm	5000	5000	Modelo Servo Torreta
	Eixo X/Z/Y Velocidade máxima de deslocamento rápido		ER25	ER25
Torre Servo	Modelo Servo Torreta		MK-63RSV-8T	MK-63RSV-8T	Opcional 12T
Alimentação do eixo X/Z/Y	Eixo X/Z/Y Velocidade máxima de deslocamento rápido	m/meu	24	24
	Potência/torque do motor do eixo ×/Z/Y	kw/N.m	YASKAWAI 1,3 KW/8,34 Nm ou SYNTEC 1,8 KW/11,5 Nm	YASKAWAI 1,3 KW/8,34 Nm ou SYNTEC 1,8 KW/11,5 Nm
	Velocidade máxima da cabeça motorizada		32/32/25	32/32/25
	×/ZY-axis olerguide rais	-	35/35/25	35/35/25
	Viagem eficaz Xaxis	milímetros	800	800
	Curso efetivo do eixo Z	milímetros	470	470
	Viagem eficaz Yaxis	milímetros	260	260
	A cabeça motorizada de 90° do eixo Y de interpolação passa pelo centro do fuso	milímetros	70	70
Especificações do equipamento	Peso líquido da máquina	kg	3400	3500
	Potência total da máquina	KW	13	16.5
	Máquina C×L×A	milímetros	2200x1580x1900	2200×1580×1900

A máquina-ferramenta está sendo constantemente otimizada; consulte os dados reais da máquina-ferramenta para os parâmetros acima.

Itens opcionais

Item de configuração		CK46-4+4+Y	CK52-4+4+Y
Fuso Principal	Fuso mecânico	●	●
Fuso Principal	Fuso elétrico	O	O
controlador	Controlador SYNTEC	●	●
controlador	Controlador FANUC		O
2,4/11,5	Yaskawa	●	●
2,4/11,5	SYNTEC	O	O
Fixação	Puxe a braçadeira para trás	●	●
Fixação	Mandril	O	O
liberar	8 estações de trabalho	●	●
liberar	12 estações de trabalho	O	O
Equipamento auxiliar	Dispositivo de coleta de peças	O	O
	Dispositivo de alimentação	O	O
	Transportador de cavacos	O	O
	Robô automatizado	O	O
	Separador de névoa de óleo	O	O
