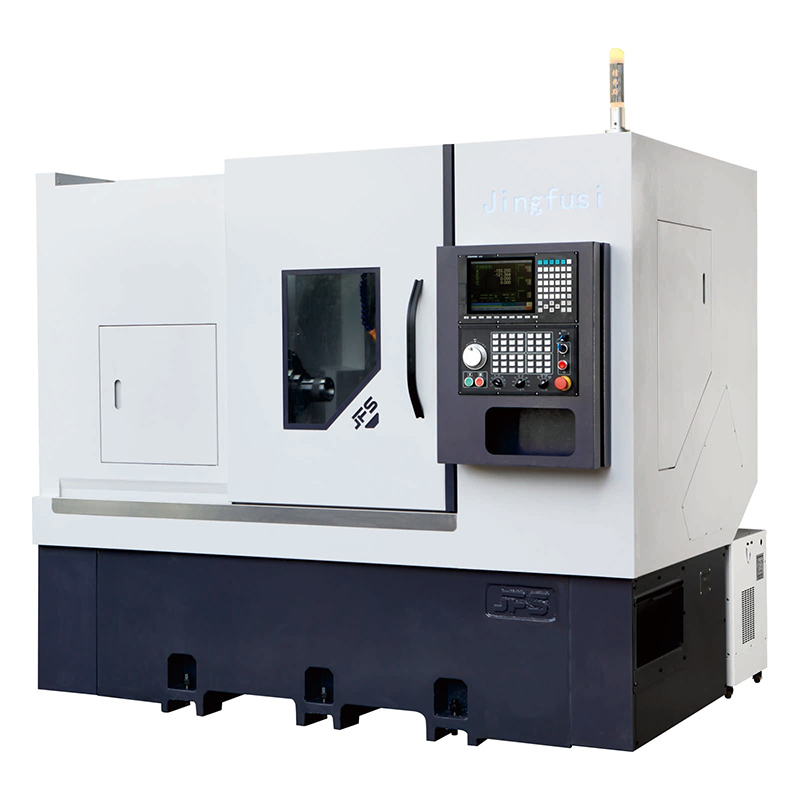

Torno CNC de torreta elétrica CK52D 76DTYW

Jingfusi é uma fábrica profissional que produz Torno CNC Power Turret CK52D 76DTYW. Este produto oferece desempenho de usinagem estável e recebeu feedback positivo de muitos clientes. Isto permite melhorar significativamente a eficiência do trabalho em aplicações práticas, criando maior produtividade para os clientes. Entre em contato conosco.

Modelo:CK52D/76DTYW 8000

Enviar consulta

Descrição do produto

Bem-vindo ao adquirir o Torno CNC Power Turret CK52D 76DTYW da fábrica Jingfusi. A Jingfusi está comprometida em produzir máquinas-ferramentas econômicas e de alto desempenho.

Superioridade do produto

Nas mesmas condições de configuração, estrutura de fundição, envelhecimento de fundição e precisão de montagem, este produto:
O eixo Y virtual é mais rígido que o eixo Y vertical;
O eixo Y virtual é mais fácil de ajustar a redondeza do que o eixo Y vertical;
O deslocamento vertical do eixo Y é mais fácil de expandir do que o deslocamento virtual do eixo Y;
O eixo Y vertical pode obter melhor acabamento superficial do que o eixo Y virtual;
O eixo Y vertical é mais fácil de programar do que o eixo Y virtual.

Característica do produto

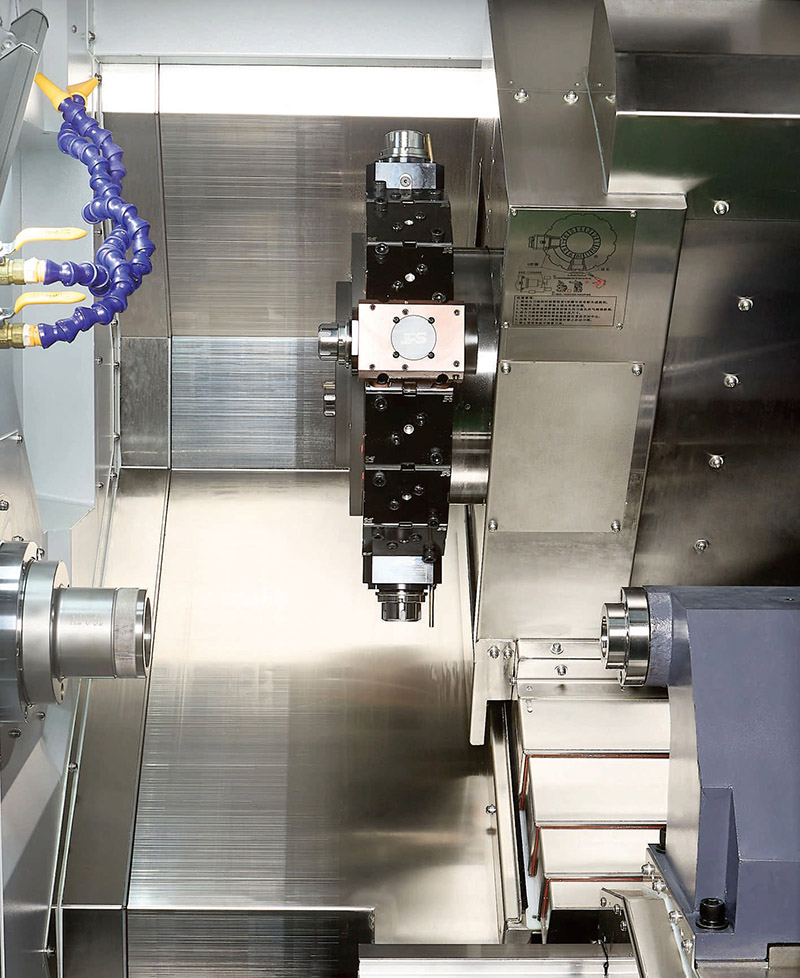

·Sob uso normal, o cabeçote motorizado de 0° pode girar até 8.000 RPM, enquanto o cabeçote motorizado de 90° pode girar até 6.500 RPM sob uso normal.
·A torre adota transmissão de módulo sem engrenagens, o que reduz bastante a fonte de calor e garante a precisão da usinagem.
·Também pode realizar torneamento e fresamento de alto brilho, e a vida útil da ferramenta é estendida.
·Controle de contraponto programável para este produto.
· Possui funções próprias de torneamento e fresamento para usinar materiais complexos, como aço inoxidável, liga de titânio, aço carbono, etc.
· Adotamos design integrado de descarga de chip lateral e descarga de chip traseiro, que pode ser instalado arbitrariamente.
·O tratamento de envelhecimento de toda a peça fundida pode garantir desempenho de usinagem estável a longo prazo e vida útil da máquina.

Especificação principal

2600x2050x2040		unidade	CK52DTYW	CK76DTYW	CK46DTYW	Remarcar
Capacidade de processamento	Diâmetro máximo de balanço sobre a cama	milímetros	Q600	Q600	Q600
	Diâmetro máximo de torneamento	milímetros	Q230	0230	Q230	Disco
	Comprimento máximo de giro	milímetros	430	430	430
Fuso	Centro do fuso alto do solo	milímetros	1150	1150	1150
	Nariz do fuso		A2-6	A2-8	A2-5
	Diâmetro do furo do fuso	milímetros	Q66	Q86	ø56
	Diâmetro máximo do material da barra	milímetros	051	072	045
	Velocidade máxima do fuso	rpm	4000	3500	4500
	Potência/torque do motor do fuso	Kw/N.m	11Kw/72Nm	15 kW/143 Nm	7,5Kw/47Nm	·O tratamento de envelhecimento de toda a peça fundida pode garantir desempenho de usinagem estável a longo prazo e vida útil da máquina.
Torre de energia	Modelo de torre elétrica	-	BMT55-16T	BMT55-16T	BMT55-16T	Torre de acionamento direto integrada JFS
	Potência/torque do motor da torreta	Kw/N.m	7,5 kW/22 Nm	7,5 kW/22 N.m	7,5 kW/22 N.m
	X/ZMY-axi rolle guia ralis	r/mm	8000	8000	8000	0 ° pode ser operado a 8.000 RPM e 90 ° pode ser operado a 6.500 RPM.
Alimentação do eixo X/Z/Y	Eixo XIZ Velocidade de deslocamento Maxfst	m/meu	24	24	24
	Eixo Y Velocidade máxima de deslocamento rápido	m/meu	15	15	15
	Potência/torque do motor nos eixos X/Z/Y	Kw/N.m	YASKWA1.8KW/15Nm ou SYNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SMNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SYNTEC 24KW/115m
	Parafusos esféricos de grau C3 do eixo XIZN	-	32/32/40	32/32/40	32/32/40
	X/ZMY-axi rolle guia ralis	-	35/35/35	35/35/35	35/35/35
	Curso efetivo do eixo X	milímetros	248	248	248
	Viagem eficaz Zaxis	milímetros	460	460	460
	Curso efetivo do eixo Y	milímetros	112(±56)	112(±56)	112(±56)
	o spindfe se esforça	milímetros	30	30	30	2777 Carlin
Contraponto	Viagem do cabeçote móvel	milímetros	450	450	450
Contraponto	Orifício cônico do ejetor	MK	Mohs 5#	Morse 5#	Morse 5#
Especificações do equipamento	Peso líquido da máquina	kg	4100	4200	4000
	Potência total da máquina	KW	24.5	28.5	21
	Máquina C×L×A	milímetros	2450×1700×2000	2450×1700×2000	2450×1700×2000

A máquina-ferramenta está sendo constantemente otimizada; consulte os dados reais da máquina-ferramenta para os parâmetros acima.

Itens opcionais

Item de configuração		CK52DTYW	CK76DTYW	CK46DTYW
Fuso Principal	Fuso mecânico	●	●	●
Fuso Principal	Fuso elétrico	O	O	O
controlador	Controlador SYNTEC	●	●	●
2,4/11,5	Yaskawa	●	●	●
2,4/11,5	SYNTEC	O	O	O
liberar	Turbo de potência BMT55	●	●	●
liberar	Turbo de potência BMT65	二	O	O
Contraponto	Seg 5#	O	O	O
Fixação	Puxe a braçadeira para trás	●	●	●
Fixação	Mandril	O	O	O
Equipamento auxiliar	Dispositivo de coleta de peças	O	O	O
	Dispositivo de alimentação	O	O	O
	Transportador de cavacos	O	O	O
	Robô automatizado	O	O	O
	Separador de névoa de óleo	O	O	O
