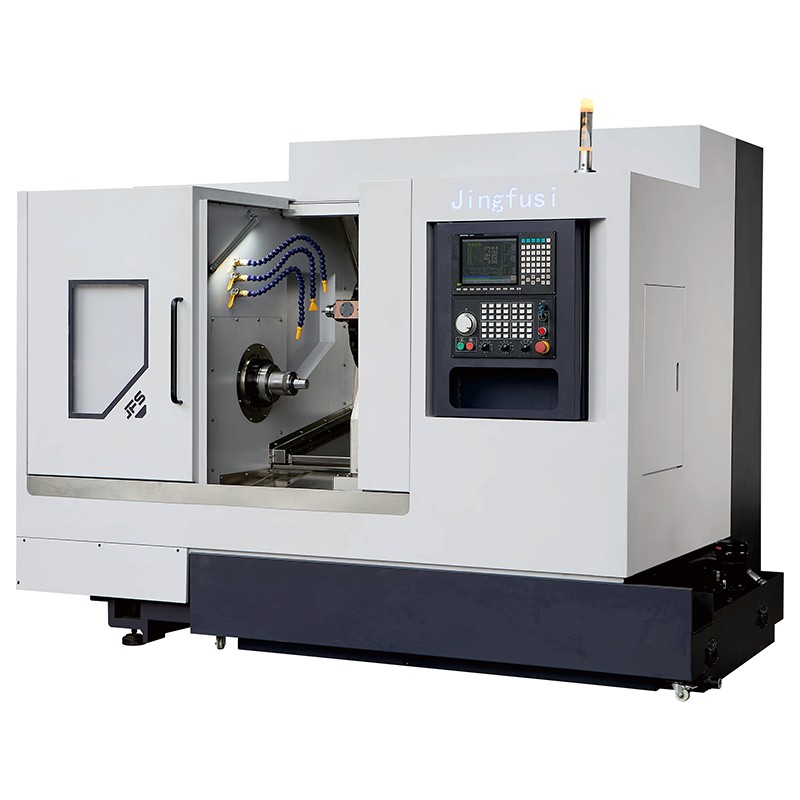

Torno CNC de torreta elétrica CK46 52 76DT

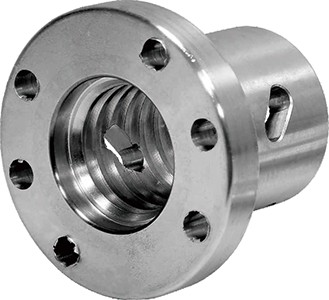

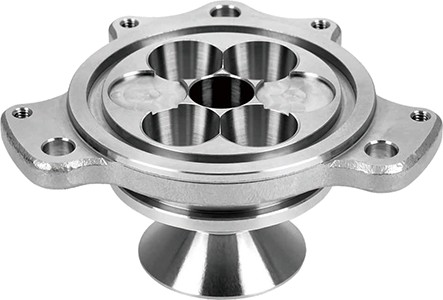

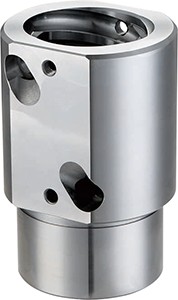

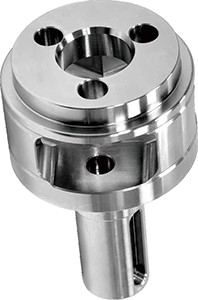

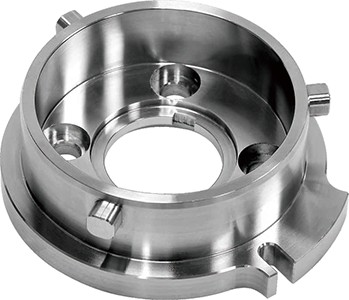

A Jingfusi tem produzido torno CNC Power Turret CK46 52 76DT de alta qualidade. Optamos por adotar a transmissão do módulo sem engrenagens, que elimina a fonte de calor da fonte e conduz a uma garantia estável de precisão de usinagem. A máquina integra funções de fresamento e torneamento e pode processar com flexibilidade materiais complexos, como aço inoxidável, liga de titânio, aço carbono, etc.

Modelo:CK46/52/76DT

Enviar consulta

Descrição do produto

Característica do produto

Sob a premissa de forma consistente, organização de fundição, tratamento de envelhecimento e precisão de montagem, o eixo Y virtual e o eixo Y vertical têm suas próprias vantagens: a rigidez do eixo Y virtual é melhor, o ajuste de circularidade é mais livre de preocupações; o curso vertical do eixo Y é fácil de estender, o acabamento da usinagem é melhor, a dificuldade de programação é baixa e o início é rápido.

O sistema de remoção de cavacos adota design integrado de lateral e traseira, modo de instalação flexível, adequado para vários cenários de produção. Além disso, toda a peça fundida foi recozida, envelhecimento por vibração e outros tratamentos de processos multicanais para garantir uma operação estável a longo prazo do equipamento e estender efetivamente a vida útil de toda a máquina.

Especificação principal

2600x2050x2040		unidade	CK46DT Y virtual	CK52DT Y virtual	CK76DT Y virtual	Remarcar
Capacidade de processamento	Diâmetro máximo de balanço sobre a cama	milímetros	700	ø700	700
	Diâmetro máximo de torneamento	milímetros	Q300	0300	Ø300
	Comprimento máximo de giro	milímetros	480	480	480
Fuso	Diâmetro máximo de torneamento	em	6"	8”	10"
	altura central do eixo em relação ao solo	milímetros	1050	1050	1050
	Nariz do fuso	-	A2-5	A2-6	A2-8
	Diâmetro do furo do fuso	milímetros	Ø56	066	Q86
	Diâmetro máximo do material da barra	milímetros	Ø45	051	072
	Velocidade máxima do fuso	rpm	4500	4000	2000
	Potência/torque do motor do fuso	Kw/N.m	7,5Kw/47N.m	22Kw/170N.m	22Kw/170N.m
	Modelo de torre elétrica		BMT45-16T	BMT55-16T	BMT55-16T
Torre de energia	observe a velocidade máxima do motorpotência/orgue	Kw/N.m7	7,5KW/22N.mor 11KW/42Nm	7,5Kw/22N.mor 11KW/42Nm	75Kw/22Nm ou 1KW/42Nm
Torre de energia	X/ZMY-axi rolle guia ralis	r/mm	8.000 ou 6.000	8.000 ou 6.000	8.000 ou 6.000
Alimentação do eixo X/Z/Y	× Eixo ZN Velocidade máxima de deslocamento rápido	m/meu	24	24	24
	× Potência/torque do motor ZY-xis	Kw/N.m	3,1 kW/15 Nm	3,1 kW/15 Nm	3,1 kW/15 Nm
	Parafusos bll de grau C3 do eixo ZY	-	32/40/40	32/40/40	32/40/40
	Torre motorizada de alta velocidade com acionamento direto	-	35/45/45	35/45/45	35/45/45
	BMT55-16Tor BMT55-12T	milímetros	500	500	500
	Curso efetivo do eixo Z	milímetros	530	530	530
	Interpolação de deslocamento efetivo do eixo Y	milímetros	+48,-52	+48,-52	+48,-52
	A cabeça motorizada de 90° do eixo Y de interpolação passa pelo centro do fuso	milímetros	60	70	70
Especificações do equipamento	Peso líquido da máquina	kg	5000	5000	5100
	Potência total da máquina	KW	34	37	37
	Máquina C×L×A	milímetros	32/32/25	2600×2050×2040	2600×2050×2040

A máquina-ferramenta está sendo constantemente otimizada; consulte os dados reais da máquina-ferramenta para os parâmetros acima.

Itens opcionais

Item de configuração		CK46DT Y virtual	CK52DT Y virtual	CK76DT Y virtual
Fuso Principal	Fuso mecânico	●	●	●
Fuso Principal	Fuso elétrico	O	O	O
controlador	Controlador SYNTEC	●	●	●
2,4/11,5	Yaskawa	O	O	O
2,4/11,5	SYNTEC	●	●	●
Torreta	Torre motorizada de alta velocidade com acionamento direto	●	●	●
	Tureta de poder Taiwan Maikun	O	O	O
	Torre de energia alemã Paitech	O	O	O
Fixação	Puxe a braçadeira para trás	●	●	●
Fixação	Mandril	O	O	O
Equipamento auxiliar	Dispositivo de coleta de peças	O	O	O
	Dispositivo de alimentação	O	O	O
	Transportador de cavacos	O	O	O
	Robô automatizado	O	O	O
	Separador de névoa de óleo	O	O	O
