Máquina de usinagem econômica de virada

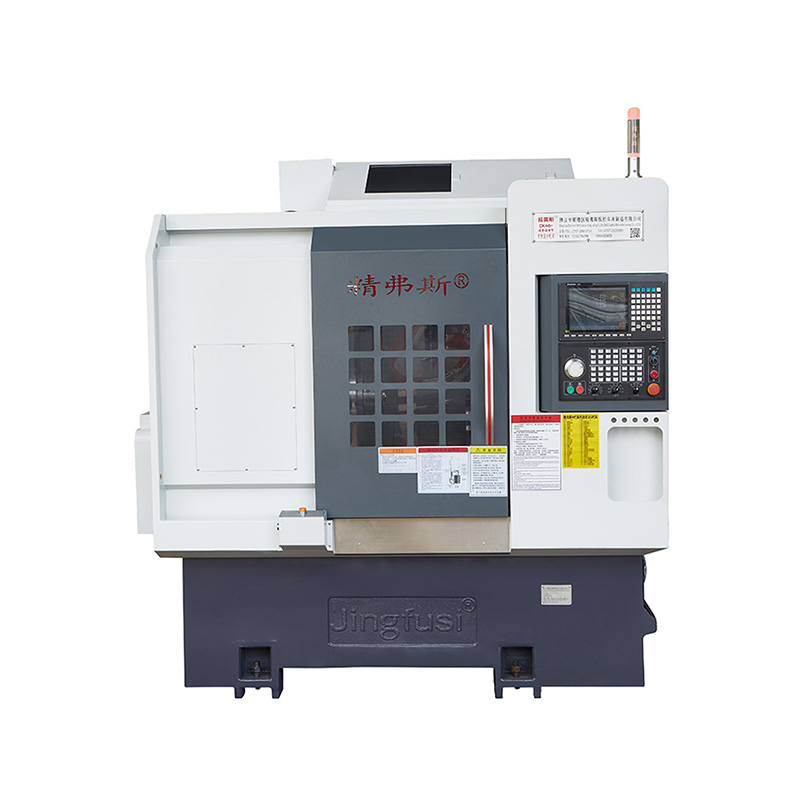

A máquina de usinagem econômica de giro econômica Jingfusi® foi projetada com um poderoso mecanismo auxiliar do freio do fuso para melhorar a rigidez durante o processamento de peças. O sistema de mudança de ferramenta direta economiza as etapas complicadas do procedimento de alteração da ferramenta e reduz o tempo de execução da alteração da ferramenta, alcançando processamento eficiente e economizando custos para os usuários.

Modelo:CK76DTY

Enviar consulta

Descrição do produto

A máquina de usinagem de gira econômica Jingfusi® é uma computador de três eixos de 3 eixos (x, y, z) com o torno de torneamento e moagem controlado numericamente. Ele integra transformando, fresamento, perfuração, chato, tocar e outras funções em um dispositivo. Ele pode executar moagem final e lateral, perfuração, tapping e outro processamento combinado. É especialmente adequado para processar algumas peças rotativas com formas complexas e requisitos de alta precisão. Ele pode completar todas ou a maioria das etapas de processamento em um aperto. Garanta a precisão, melhore a eficiência e reduza os custos.

Diagrama de viagens de máquina Jingfusi®

Detalhes do produto

Lista de parâmetros

item	Modelo de torno	unidade	CK52DTY	CK76DTY	CK46DTY
Escopo de processamento	Diâmetro máximo de rotação do eixo	mm	Ø 700
	Comprimento máximo do círculo externo de giro	mm	520
	Diâmetro máximo da barra	mm	Ø 55	Ø 72	Ø 45
eixo principal	Velocidade máxima do fuso	r/min	4200 (Configuração 3500)	3200 (Configuração 2000)	6000 (conjunto 4500)
	Tipo de cabeça do fuso		A2 - 6	A2 -8	A2 - 5
	Diâmetro do orifício por eixo	mm	Ø 66	Ø 86	Ø 56
alimentar	X/Z/Y EXTRO MAXIMENTO	mm	260/500/± 60
	Cabeça de energia de 90 ° que passa pelo centro do eixo	mm	30
	Movimento rápido máximo do eixo x/z/y	m/meu	24 (Configuração 16)/ 24 (Configuração 16)/ 14 (Configuração 8)
	Haste de parafuso X/Z/Y	mm	40
	Pista de rolo de eixo x/z/y	mm	35/45/35
Turreta de energia	Modelo da torre de energia (torre de energia)	BMT	BMT55
	Power Head Collet	É	ER32
	Tamanho fixo do suporte da ferramenta	mm	25x25
	Diâmetro do haste do titular do furo	mm	Ø32
máquinas elétricas	Energia/torque principal	Kw / nm	11kW/Classificado 72nm	15kW/Classificado 98nm	7,5 kW/classificado 47nm
	X/Z/Y Eixo Motor Power/Torque	Kw / nm	Yaskawa 2,9 kW /18.6nm) Opcional New Generation3.1 KW /15nm
	Potência/torque do motor da cabeça da torre	Kw / nm	Nova geração 3,1 kw/15nm
	Velocidade máxima do motor de energia da torre	r/min	6000 (Configurando 4000), Speed≤4000 comum
	Power Head Motor Power/Torque	Kw / nm	3,1 kW/15nm
	Potência/torque da ferramenta de torre Motor de troca de ferramentas	Kw / nm	Nova geração1.0 kW /3.1nm
Tailstock	Tailstock Stroke	mm	520
	Golpe hidráulico máximo de cauda	mm	100
	Tailstock Top Afitle Cone Hole	Mk	Mohs 5#
	Distância máxima entre a ponta e o chuck	mm	690
outro	Dispositivo de freio de posicionamento do eixo		Hidráulico, programável opcional
	Inclinação da cama	°	30 ° ou 15 °
	Comprimento da máquina -ferramenta x largura x altura	mm	2500x1680x1900
	Peso total de toda a máquina	KG	5000 kg
	Poder total	KW	20
	Consumo médio de energia	Kw / h	3

Precisão da máquina -ferramenta

Precisão da máquina, Jingfus Factor Standard:
Item de teste principal	Diagrama esquemático	Método de detecção	Padrão de fábrica


Batida radial do fuso		Detectar o desvio do cone externo	0.0035


Posição de repetição do eixo x		Detecte o posicionamento repetido do eixo x. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.003


Posição de repetição do eixo z		Detecte o posicionamento repetido no eixo z. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.003


Eixo y Posição de repetição		Detecte o posicionamento repetido no eixo y. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.004


C Posição de repetição do eixo		Detecte o reposicionamento do ponto fixo do eixo C, Nota: Primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido	20 segundos de arco


C, posição do eixo, rotativo		Detecte a precisão da posição aleatória do eixo C, Nota: primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois verifique as configurações repetidas	72 Arco segundos


Batida de aperto de cabeça de força		Batido de cone	0.015

Batida de aperto de cabeça de força		Aperto de aperto	0.01

Se o cliente quiser testar a precisão ISO ou VD1 do eixo x/z/y, ele será determinado no momento da redação do contrato. O cliente deve testar este item ao mesmo tempo da aceitação inicial da fábrica Jingfusi.
