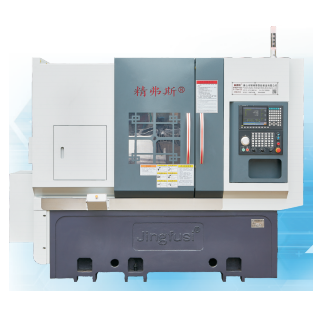

Torno de torre CNC torno automático

Temos o prazer de apresentar a você o torno automático Jingfusi® High-end Turret Type Automatic, com o objetivo de aprofundar seu conhecimento desse produto excepcional. Congratulamo -nos calorosamente em nossos clientes novos e valorizados para continuar sua parceria conosco, enquanto nos esforçamos para um futuro melhor juntos.

Modelo:CK52T-600

Enviar consulta

Descrição do produto

Você é cordialmente convidado a visitar nossa fábrica e explorar os mais recentes, com preços competitivos e de alta qualidade Jingfusi® CNC Tipo de torno automático, atualmente em alta demanda. Prevemos ansiosamente a oportunidade de colaborar com você.

Tipo de torre CNC Detalhes automáticos do produto

Lista de parâmetros do torno automático da torre CNC

projeto	Contente	unidade	CK52T-600	CK76T-600	CK46T-600
Escopo de processamento	Diâmetro máximo de rotação do eixo	mm	Ø 800
	Tipo de bloco	mm	Ø 180 ~ 400
	Comprimento máximo de giro	mm	560
	Diâmetro máximo da barra	mm	Ø 51 ~ 55	Ø 72	Ø 45
eixo principal	Tipo de cabeça do fuso		A2-6	A2 -8	A2-5
	Diâmetro do orifício por eixo	mm	Ø 66	Ø 86	Ø 56
	Velocidade máxima do fuso	r/min	4200	3200	6000
	Velocidade do conjunto do eixo	r/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
alimentar	Viagem máxima do eixo x/z	mm	230/600
	Eixo zis zis efetivo	mm	570
	Movimento rápido máximo do eixo x/z	m/meu	24
	Configuração do eixo x/z para movimento rápido	m/meu	16/18
	Especificações do parafuso do rolo do eixo x/z	mm	40
	Especificações do medidor de eixo x/z	mm	35/45
Doze Turret de servo de posição	Doze Posição Servo Turret Center Altura		100
	Torre da faca em frente à borda (diâmetro externo)	mm	385
	Altura central da torre	mm	100
	Número de lâminas de torre	consertar	12
	Diâmetro de interferência do processamento de ferramentas adjacentes	mm	Ø180
	Tamanho fixo do suporte da ferramenta	mm	25x25
	Diâmetro da alça do suporte da faca	mm	Ø25
máquinas elétricas	Energia/torque principal	Kw / nm	11kW/Classificado 72nm	15kW/Classificado 98nm	7,5 kW/classificado 47nm
	X/ZIS POWER/TORQUE MOTOR	Kw / nm	Yaskawa 1,8kW/11,5nm. Nova geração opcional 2,4 kW/classificada 11,5nm
	Potência/torque da ferramenta de torre Motor de troca de ferramentas	Kw / nm	Nova geração 1,0 kW/3.1nm
	Sistema de refrigeração Power Motor	KW	0.3
	Sistema de refrigeração de alta pressão Power	KW	3
Tailstock	Tailstock Stroke	mm	420
	Pino máximo de ejetor	mm	100
	Formulário de acionamento do pino do ejetor de cauda		Rigidez hidráulica, forte
	Tailstock Top Afitle Cone Hole	Mk	O MOHS 5 #, não balança ou deforma durante a usinagem de precisão.
	Distância máxima entre a ponta e o chuck	mm	690
outro	Inclinação da cama	°	30 ° ou 15 °
	Comprimento da máquina -ferramenta x largura x altura	mm	2500x1600x1700
	Peso total de toda a máquina	KG	O peso total de toda a máquina é de 4500 kg, com um peso total opcional de 3500 kg, menos 10000 yuan
	Poder total	KW	20
	Consumo médio de energia	Kw / h	3

Tipo de torre cnc

Precisão da máquina, Jingfus Factor Standard:
Item de teste principal	Diagrama esquemático	Método de detecção	Padrão de fábrica


Batida radial do fuso		Detectar o desvio do cone externo	0.0025


Posição de repetição do eixo x		Detecte o posicionamento repetido do eixo x. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.0025


Posição de repetição do eixo z		Detecte o posicionamento repetido no eixo z. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.0025


Se o cliente quiser testar a precisão ISO ou VD1 do eixo x/z/y, ele será determinado no momento da redação do contrato. O cliente deve testar este item ao mesmo tempo da aceitação inicial da fábrica Jingfusi.
