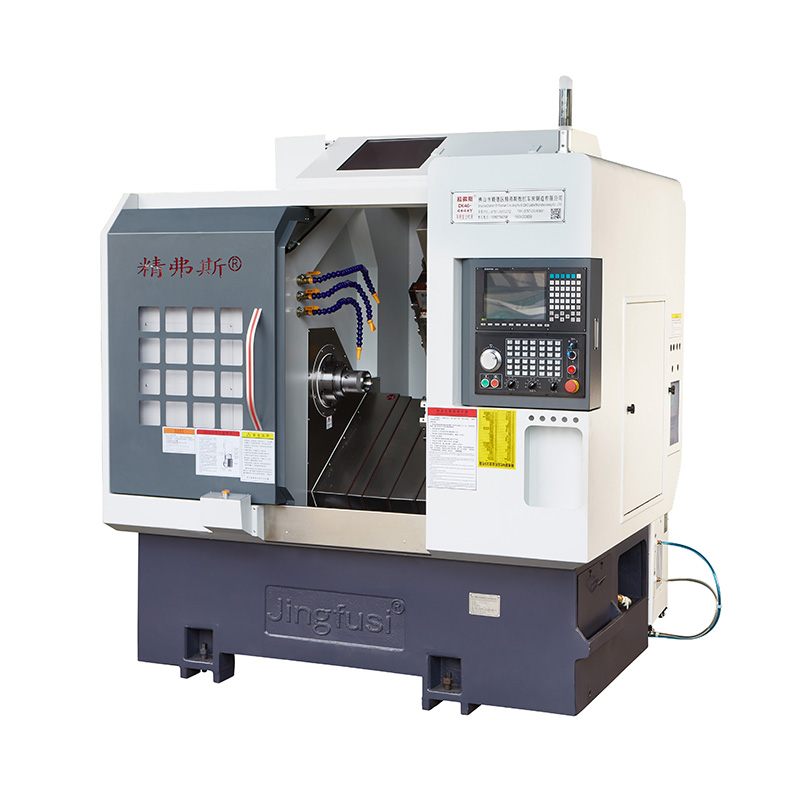

Centro de usinagem de composto de moagem CNC

O centro de usinagem de composto de moagem CNC é ideal para fabricar componentes rotativos complexos e altamente precisos. Ele permite a conclusão da maioria, se não todas, das operações de usinagem em uma única configuração. Isso não apenas garante precisão, mas também aprimora a produtividade e a relação custo-benefício.

Modelo:CK46-4+4+Y

Enviar consulta

Descrição do produto

Características do CNC Turning Milling Compound Maixining Center:

Palhamento minimizado: diminui a necessidade de várias operações de fixação, aumentando a eficiência e a precisão.

Alterações rápidas da ferramenta: suporta alterações de ferramentas de alta velocidade, simplificando o arranjo da ferramenta para uma usinagem mais conveniente.

Maixa abrangente: oferece uma variedade de funções para facilitar o processamento composto de faces e lados finais, permitindo recursos versáteis de usinagem.

Diagrama de viagens de máquina

CNC Turning Milling Compound Machining Center

Detalhes do produto

Lista de parâmetros

item	Modelo de torno	unidade	Ck46-4+4+y	Ck52-4+4+y
Escopo de processamento	Balance sobre a cama	mm	Ø 500
	Comprimento máximo do círculo externo de giro	mm	320
	Diâmetro máximo da barra	mm	Ø 45	Ø 51 ~ 55
eixo principal	Tipo de cabeça do fuso		A2-5	A2-6

	Diâmetro do orifício por eixo	mm	Ø 56	Ø 66
	Velocidade máxima do fuso	r/min	6000 (definido como 4500)	4500 (definido como 3500)
alimentar	Viagem eficaz do eixo x/z/y	mm	800/470/260

	Movimento rápido máximo do eixo x/z/y	m/meu	24 (Configuração 18)/24 (Configuração 18)/15 (Configuração 8)
	Haste de parafuso X/Z/Y	mm	32/32/25
	Trilho do eixo x/z/y	mm	35/35/25
Torre da faca	Oito torre da estação	PCs	8 estações, podem ser equipadas com porta -ferramentas de dois orifícios, opcionais com 12 estações
Cabeça de força	Formulário de retenção da ferramenta de cabeça elétrica		ER25


	Ferramenta Power Head	PCs	Eixo z 4+eixo x 4, com 4 titulares de ferramentas fixo adicionais instalados
	Velocidade máxima da cabeça de energia	r/min	6000 (definido como 4000), pode ser comumente usado para processar produtos de 4000
	Distância entre o eixo da cabeça de energia e o eixo	mm	65
máquinas elétricas	Energia/torque principal	Kw / nm	Nova geração 7.5kW, 47,75nm. Peças de aço com capacidade de processamento acima de 80 podem ser opcionalmente equipadas com 11kW, 70,03nm

	X/Z/Y Eixo Motor Power/Torque	Kw / nm	1,3kW/8.39nm
	X/Z Power Head Motor Power/Torque	Kw / nm	1,7 kW/8nm
	Velocidade máxima do motor da cabeça de energia	r/min	5000
outro	Dispositivo de freio de posicionamento do eixo		pressão hidráulica


	Inclinação da cama	°	35 °
	Comprimento da máquina -ferramenta x largura x altura	mm	2200x1580x1900
	Peso total de toda a máquina	KG	3430
	Poder total	KW	13
	Consumo médio de energia	Kw / h	2

Precisão da máquina -ferramenta

Precisão da máquina, Jingfus Factor Standard:
Item de teste principal	Diagrama esquemático	Padrão de fábrica


Batida radial do fuso		Detectar o desvio do cone externo	0.0035


Posição de repetição do eixo x		Detecte o posicionamento repetido do eixo x. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.003


Posição de repetição do eixo z		Detecte o posicionamento repetido no eixo z. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.003


Eixo y Posição de repetição		Detecte o posicionamento repetido no eixo y. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.004


C Posição de repetição do eixo		Detecte o reposicionamento do ponto fixo do eixo C, Nota: Primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido	20 segundos de arco


C, posição do eixo, rotativo		Detecte a precisão da posição aleatória do eixo C, Nota: primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois verifique as configurações repetidas	72 Arco segundos


Batida de aperto de cabeça de força		Batido de cone	0.015

Batida de aperto de cabeça de força		Aperto de aperto	0.01

Se o cliente quiser testar a precisão ISO ou VD1 do eixo x/z/y, ele será determinado no momento da redação do contrato. O cliente deve testar este item ao mesmo tempo da aceitação inicial da fábrica Jingfusi.
