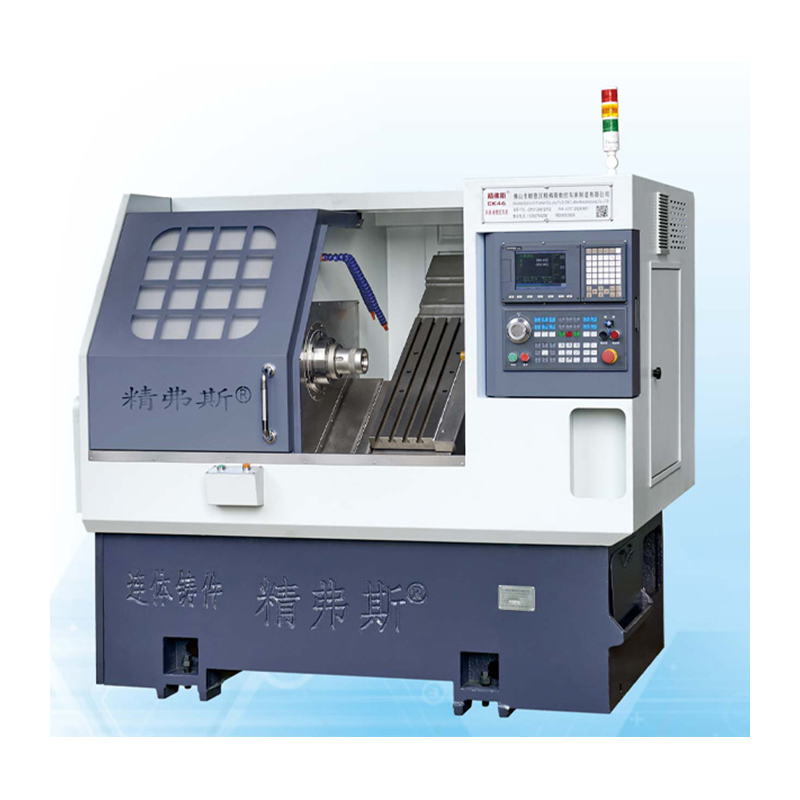

Máquina de girar e moagem CNC

Jingfusi® CNC Turning and Milling Machine é a solução definitiva para o trabalho em metal de precisão. Se você está procurando produzir componentes complexos ou peças simples, nossa máquina foi projetada para atender às suas necessidades de fabricação. Com seus recursos avançados e componentes de alta qualidade, nossa máquina de girar e moagem CNC é a escolha perfeita para as empresas que desejam otimizar seu processo de produção.

Modelo:CK76DTY

Enviar consulta

Descrição do produto

Usinagem precisa para maior produtividade

Nossa máquina de girar e moagem CNC é projetada para precisão e precisão. Ele utiliza tecnologia avançada para garantir que todas as partes produzidas sejam da mais alta qualidade. Com seus recursos precisos de usinagem, nossa máquina opera rapidamente, economizando tempo e aumentando sua produtividade. Além disso, com sua interface fácil de usar, você pode configurar e executar seus trabalhos com facilidade.

Versatilidade para várias aplicações

Nossa máquina de girar e moagem CNC é versátil e pode lidar com uma ampla gama de aplicações. Ele foi projetado especificamente para lidar com componentes de complexidade variável, tornando -o a máquina ideal para os fabricantes que produzem uma variedade de peças. Esteja você produzindo componentes aeroespaciais complexos ou peças mecânicas simples, nossa máquina pode lidar com suas necessidades.

Solução econômica para fabricantes pequenos e grandes

Nossa máquina de girar e moagem CNC é uma solução econômica para pequenas e grandes empresas. Seus recursos avançados o tornam o investimento perfeito para empresas que desejam reduzir seus custos operacionais e aumentar a produtividade. Com seus baixos custos de manutenção, nossa máquina pode ajudá -lo a economizar dinheiro em reparos, enquanto seu desempenho eficiente garante que você possa produzir mais peças em menos tempo.

Recursos avançados para desempenho aprimorado

Nossa máquina de girar e moagem CNC é embalada com recursos avançados que a tornam a ferramenta de trabalho de metal final. Ele está equipado com componentes de alta qualidade, incluindo um poderoso motor do fuso e guias lineares altamente precisos, garantindo que todo trabalho seja concluído com precisão e eficiência. Além disso, seu sistema de ferramentas flexível permite alterações rápidas de ferramentas, simplificando o processo de produção e reduzindo o tempo de inatividade.

Em conclusão, nossa máquina de torneamento e moagem CNC é a solução final para o trabalho em metal de precisão. Seus recursos avançados, componentes de alta qualidade e facilidade de uso tornam a escolha perfeita para as empresas que desejam otimizar seu processo de produção. Com sua versatilidade, custo-benefício e desempenho aprimorado, nossa máquina é o investimento perfeito para qualquer fabricante pequeno ou grande que deseje aumentar a produtividade, reduzir custos e produzir componentes de alta qualidade.

Lista de parâmetros

item	Modelo de torno	unidade	CK46DTY	CK52DTY
Escopo de processamento	Diâmetro máximo de rotação do eixo	mm	Ø 600
	Comprimento máximo do círculo externo de giro	mm	300
	Diâmetro máximo da barra	mm	Ø 45	Ø 55
eixo principal	Velocidade máxima do fuso	r/min	6000 (configuração 4500)	4200 (Configuração 3500)

	Tipo de cabeça do fuso		A2-5	A2-6
	Diâmetro do orifício por eixo	mm	Ø 56	Ø 66
alimentar	X/Z/Y EXTRO MAXIMENTO	mm	800/400/± 60


	Cabeça de energia de 90 ° que passa pelo centro do eixo	mm	60
	Movimento rápido máximo do eixo x/z/y	m/meu	24 (Configuração 18) / 24 (Configuração 18) / 15 (Configuração 12)
	Haste de parafuso X/Z/Y	mm	32/32/32
	Pista de rolo de eixo x/z/y	mm	35/35/35
Turreta de energia	Modelo da torre de energia (torre de energia)	BMT	BMT45 ， BMT55 opcional

	Power Head Collet	É	ER25
	Tamanho fixo do suporte da ferramenta	mm	25x25
	Diâmetro do haste do titular do furo	mm	Ø25
Tailstock	Energia/torque principal	Kw / nm	7,5 kW/classificado 47nm	11kW/Classificado 72nm


	X/Z/Y Eixo Motor Power/Torque	Kw / nm	Yaskawa 1,8kW/11.5n. Nova geração opcional2.4 kW/classificado 11.5nm
	Velocidade máxima do motor de energia da torre	r/min	80000 ° (cabeça de energia ≤7000 alterações ， 90 ° Cabeça de energia ≤6000 alterações)
	Power Head Motor Power/Torque	Kw / nm	8,5 kW/classificado 16,5nm
	Potência/torque da ferramenta de torre Motor de troca de ferramentas	Kw / nm	Nova geração1.0 kW /3.1nm
outro	Dispositivo de freio de posicionamento do eixo		pressão hidráulica


	Inclinação da cama	°	35 °
	Comprimento da máquina -ferramenta x largura x altura	mm	2200x1500x1900
	Peso total de toda a máquina	KG	3900kg
	Poder total	KW	15
	Consumo médio de energia	Kw / h	3

Precisão da máquina -ferramenta

Precisão da máquina, Jingfus Factor Standard:
Item de teste principal	Diagrama esquemático	Padrão de fábrica


Batida radial do fuso		Detectar o desvio do cone externo	0.0035


Posição de repetição do eixo x		Detecte o posicionamento repetido do eixo x. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.003


Posição de repetição do eixo z		Detecte o posicionamento repetido no eixo z. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.003


Eixo y Posição de repetição		Detecte o posicionamento repetido no eixo y. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.004


C Posição de repetição do eixo		Detecte o reposicionamento do ponto fixo do eixo C, Nota: Primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido	20 segundos de arco


C, posição do eixo, rotativo		Detecte a precisão da posição aleatória do eixo C, Nota: primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois verifique as configurações repetidas	72 Arco segundos


Batida de aperto de cabeça de força		Batido de cone	0.015

Batida de aperto de cabeça de força		Aperto de aperto	0.01

Se o cliente quiser testar a precisão ISO ou VD1 do eixo x/z/y, ele será determinado no momento da redação do contrato. O cliente deve testar este item ao mesmo tempo da aceitação inicial da fábrica Jingfusi.
