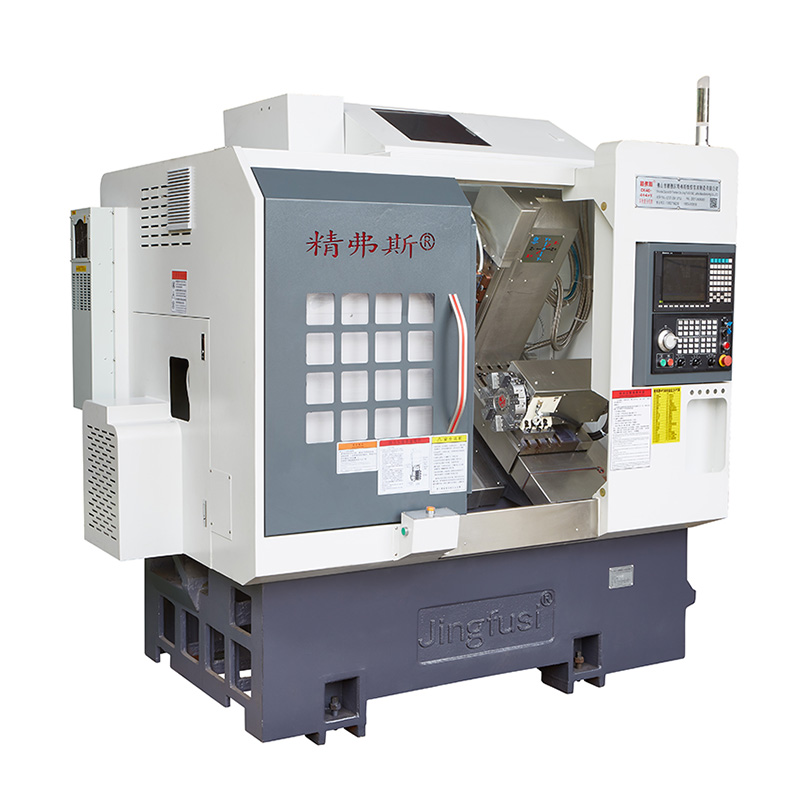

Máquina central de torneamento multitarefa CNC

Apresentando a máquina central de torneamento multitarefa CNC-a solução final para usinagem de precisão de alta qualidade. Esta máquina poderosa foi projetada para atender às demandas até das aplicações de torneamento mais complexas, tornando -a uma escolha ideal para empresas que exigem os níveis mais altos de precisão e eficiência.

Modelo:CK52-5+5+Y

Enviar consulta

Descrição do produto

Construído para durar, a máquina central de torneamento multitarefa do CNC é uma máquina durável e confiável que é capaz de lidar com uma ampla gama de tarefas-desde operações simples de transformação e perfuração a tarefas mais complexas, como moagem, corte de roscas e muito mais.

Um dos principais recursos da máquina central de torneamento multitarefa CNC é o seu sistema de controle avançado, que permite que os operadores programem e controlem facilmente todos os aspectos do processo de usinagem, garantindo a máxima precisão e precisão. Com sua interface amigável, esta máquina é fácil de usar e pode ser rapidamente adaptada para atender às necessidades de qualquer trabalho.

Além de seu sistema de controle avançado, a máquina central de torneamento multitarefa CNC também possui uma variedade de componentes de alta qualidade, incluindo um sistema de fuso avançado, guias lineares de alta precisão e uma base de ferro fundido durável. Esses componentes trabalham em perfeita harmonia para garantir que todo trabalho seja concluído com o mais alto padrão.

Seja você uma pequena empresa ou uma corporação maior, a máquina central de torneamento multitarefa da CNC é a escolha perfeita para todas as suas necessidades de usinagem. Com seus recursos avançados, construção durável e precisão excepcional, esta máquina certamente excederá suas expectativas e fornecerá anos de desempenho confiável e de alta qualidade.

Em conclusão, a máquina central de torneamento multitarefa CNC é uma solução de primeira linha para empresas que exigem o melhor da usinagem de precisão. Com seus recursos avançados, interface amigável e construção confiável, certamente fornecerá anos de desempenho confiável e eficiente. Então, por que esperar? Entre em contato conosco hoje para saber mais sobre esta máquina incrível e como ela pode transformar seus negócios.

Diagrama de viagens de máquina

Detalhes do produto

Lista de parâmetros

item	contente	unidade	CK46-5+5+y	CK52-5+5+y
Escopo de processamento	Balance sobre a cama	mm	Ø 500
	Comprimento máximo do círculo externo de giro	mm	320
	Diâmetro máximo da barra	mm	Ø 45	Ø 51 ~ 55
eixo principal	Velocidade máxima do fuso	r/min	6000 (definido como 4000)	4500 (definido como 3500)
	Tipo de cabeça do fuso		A2-5	A2-6
	Diâmetro do orifício por eixo	mm	Ø 56	Ø 66
alimentar	X/Z/Y EXTRO MAXIMENTO	mm	800/470/310
	Movimento rápido máximo do eixo x/z/y	m/meu	24 (Configuração 18)/24 (Configuração 18)/15 (Configuração 8)
	Haste de parafuso X/Z/Y	mm	32/32/25
	Trilho do eixo x/z/y	mm	35/35/25
Torre da faca	Oito torre da estação	PCs	8 estações, podem ser equipadas com porta -ferramentas de dois orifícios, opcionais com 12 estações
Cabeça de força	Formulário de retenção da ferramenta de cabeça elétrica		ER25
	Velocidade máxima da cabeça de energia	r/min	6000 (definido como 4000), pode ser comumente usado para processar produtos de 4000
	Diâmetro máximo de perfuração e moagem da instalação	mm	Ø 16
	Distância entre o eixo da cabeça de energia e o eixo	mm	65
máquinas elétricas	Energia/torque principal	Kw / nm	7,5 kW/47,75nm, 11kW/70,03NM opcional para peças de aço com capacidade de processamento de 80 e acima
	X/Z/Y Eixo Motor Power/Torque	Kw / nm	Yaskawa 1,8kW/11,5nm. Nova geração opcional 2,4 kW/classificada 11,5nm
	X/Z Power Head Motor Power/Torque	Kw / nm	2,4 kW/11,5nm
	Velocidade máxima do motor da cabeça de energia	r/min	5000
outro	Dispositivo de freio de posicionamento do eixo		pressão hidráulica
	Inclinação da cama	°	35 °
	Comprimento da placa da mesa da faca x largura	mm	700x290
	Comprimento da máquina -ferramenta x largura x altura	mm	2200x1580x2000
	Peso total de toda a máquina	KG	3430
	Poder total	KW	13
	Consumo médio de energia	Kw / h	2

Precisão da máquina -ferramenta

Precisão da máquina, Jingfus Factor Standard:
Item de teste principal	Diagrama esquemático	Padrão de fábrica


Batida radial do fuso		Detectar o desvio do cone externo	0.0035


Posição de repetição do eixo x		Detecte o posicionamento repetido do eixo x. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.003


Posição de repetição do eixo z		Detecte o posicionamento repetido no eixo z. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.003


Eixo y Posição de repetição		Detecte o posicionamento repetido no eixo y. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.	0.004


C Posição de repetição do eixo		Detecte o reposicionamento do ponto fixo do eixo C, Nota: Primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido	20 segundos de arco


C, posição do eixo, rotativo		Detecte a precisão da posição aleatória do eixo C, Nota: primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois verifique as configurações repetidas	72 Arco segundos


Batida de aperto de cabeça de força		Batido de cone	0.015

Batida de aperto de cabeça de força		Aperto de aperto	0.01

Se o cliente quiser testar a precisão ISO ou VD1 do eixo x/z/y, ele será determinado no momento da redação do contrato. O cliente deve testar este item ao mesmo tempo da aceitação inicial da fábrica Jingfusi.
