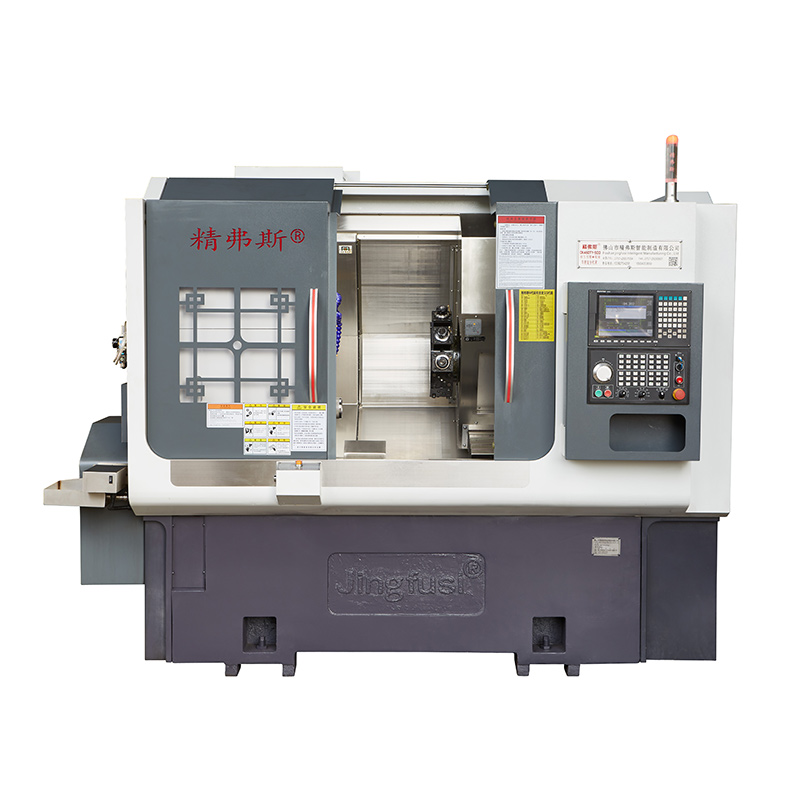

Máquina de moagem CNC e torneamento composto

Capacidade de moagem: a máquina de moagem CNC e girar composta está equipada com ferramentas de moagem que podem executar operações como perfuração, chato, contorno e slotting. Essas ferramentas são usadas para remover o material da peça de trabalho para criar formas e recursos complexos.

Capacidade de torneamento: o torno CNC com torre e material de cauda hidráulica tem um eixo de torno com a capacidade de girar a peça de trabalho. Esse eixo é usado para girar operações, que envolvem a remoção do material cortando à medida que a peça de trabalho gira. O giro pode ser usado para criar formas cilíndricas e cônicas, bem como threads.

Controle de vários eixos: as máquinas CNC-Mill-turn geralmente apresentam vários eixos de movimento, permitindo uma usinagem precisa e complexa. Esses eixos podem incluir eixos x, y, z e rotacionais, que permitem a usinagem de peças de múltiplos ângulos e orientações.

Trocador automático de ferramentas: a máquina combinada de torneamento e moagem da torre CNC pode incluir um trocador automático de ferramentas que pode trocar diferentes ferramentas de corte de maneira rápida e eficiente, permitindo a usinagem ininterrupta e o aumento da versatilidade.

Fluxo da peça: A máquina está equipada com mecanismos para apertar e segurar a peça de trabalho com segurança durante a usinagem, garantindo precisão e repetibilidade.

Integração CAD/CAM: As máquinas de renome CNC são normalmente controladas por software de computador que podem interpretar arquivos CAD (design auxiliado por computador) e CAM (fabricação auxiliada por computador). Isso permite a programação precisa das operações de usinagem e a produção de peças complexas.

Alta precisão: essas máquinas são conhecidas por sua alta precisão e tolerâncias rígidas, tornando -as adequadas para aplicações que requerem usinagem complexa e precisa.

Versatilidade: as máquinas CNC-Mill-turn são versáteis e podem ser usadas em uma ampla gama de indústrias, incluindo aeroespacial, automotiva, médica e de fabricação geral.

Eficiência: A combinação de operações de moagem e giro em uma única máquina aumenta a eficiência da produção, pois reduz a necessidade de várias configurações e transferências entre diferentes máquinas.

Produção de peças complexas: as máquinas CNC-Mill-turn são ideais para produzir peças complexas com recursos moídos e girados, pois podem executar todas as operações necessárias em uma configuração.

Essas máquinas combinadas de giro e moagem automáticas são comumente usadas na produção de componentes e peças que requerem usinagem complexa e precisa, como componentes do motor, peças aeroespaciais, dispositivos médicos e muito mais. Eles são um ativo valioso nos processos modernos de fabricação, pois simplificam a produção e aumentam a eficiência.

Precisão da máquina, Jingfus Factor Standard:
Item de teste principal		Diagrama esquemático		Método de detecção				Padrão de fábrica
Batida radial do fuso				Detectar o desvio do cone externo				0.0035
Posição de repetição do eixo x				Detecte o posicionamento repetido do eixo x. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.				0.003
Posição de repetição do eixo z				Detecte o posicionamento repetido no eixo z. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.				0.003
Eixo y Posição de repetição				Detecte o posicionamento repetido no eixo y. NOTA: Primeiro prevê cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido.				0.004
C Posição de repetição do eixo				Detecte o reposicionamento do ponto fixo do eixo C, Nota: Primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois detecte o posicionamento repetido				20 segundos de arco
C, posição do eixo, rotativo				Detecte a precisão da posição aleatória do eixo C, Nota: primeiro preveja cerca de 50 vezes para compensar o erro do motor frio e do motor quente e depois verifique as configurações repetidas				72 Arco segundos
Batida de aperto de cabeça de força				Batido de cone				0.015
Batida de aperto de cabeça de força				Aperto de aperto				0.01
Se o cliente quiser testar a precisão ISO ou VD1 do eixo x/z/y, ele será determinado no momento da redação do contrato. O cliente deve testar este item ao mesmo tempo da aceitação inicial da fábrica Jingfusi.
